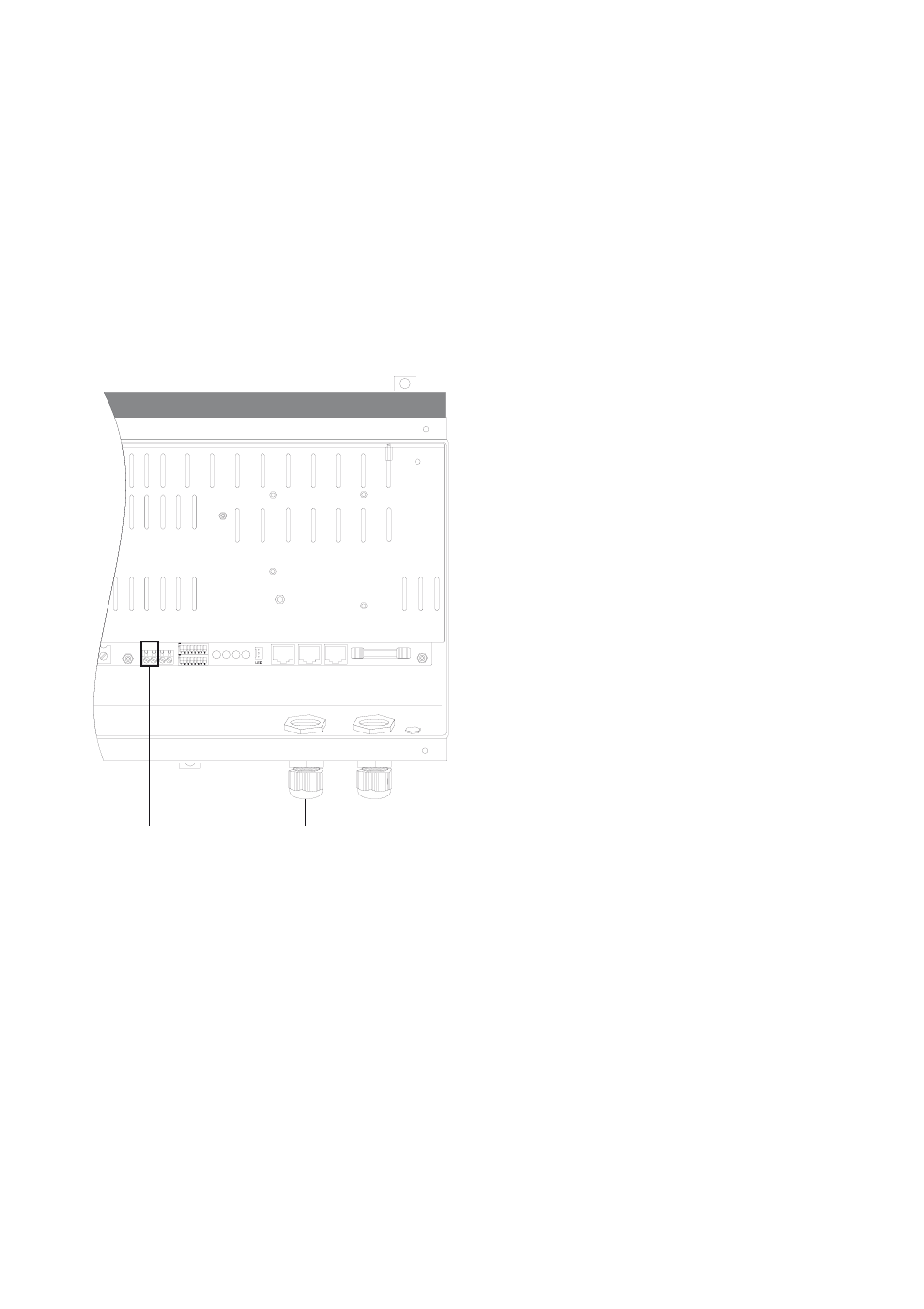

Procédure lors du raccordement
1. Retirer la résistance.
2. Desserrez l'écrou-raccord du presse-étoupe à filetage métrique M 25 (A) et passez-le par-
dessus le câble du capteur de température de la batterie.
3. Retirez le joint et le passage de câble hors du presse-étoupe.
4. Introduisez les câbles dans le joint en les faisant passer par le passage de câble.
5. Raccordez les câbles du capteur de température de la batterie à la borne (B).
6. Serrez l'écrou-raccord du presse-étoupe.
A B
