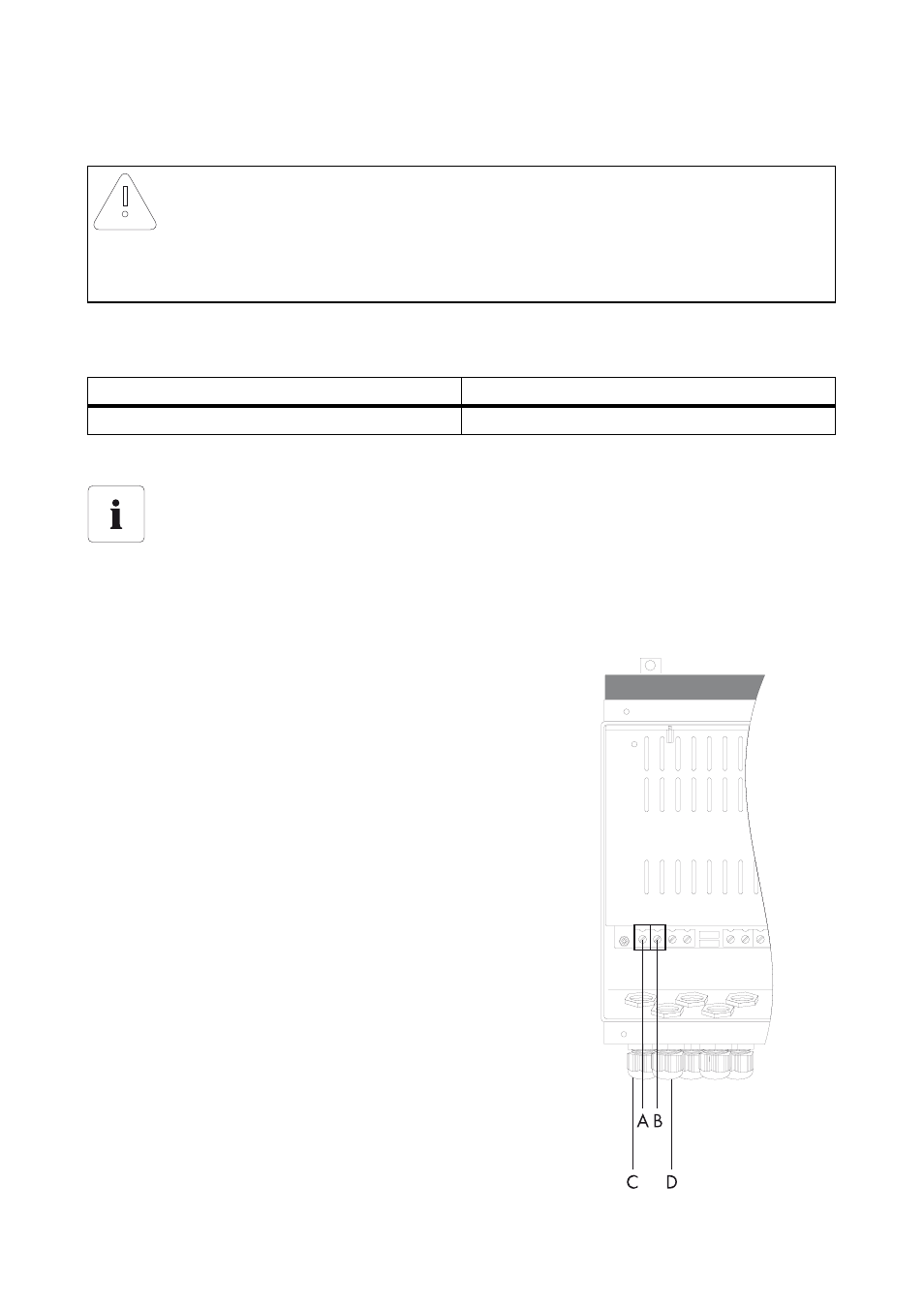

SMA SIC 50 - Manuel (Page 22)

Raccordement électrique SMA Solar Technology AG
22 SIC50-IA-fr-11 Instructions d’installation
6.4 Raccordement du générateur photovoltaïque (DC)
Veillez à ce que les valeurs limites suivantes à l'entrée DC du régulateur de charge ne soient pas
dépassées :
Procédure lors du raccordement
1. Desserrez l'écrou-raccord du presse-étoupe à
filetage métrique (C) et passez-le par-dessus le
câble « PV+ » du générateur photovoltaïque.
2. Introduisez le câble « PV+ » du générateur
photovoltaïque dans le presse-étoupe, tirez-le à
l'intérieur du régulateur de charge et branchez-le
sur la borne « PV+ » (A).
3. Serrez l'écrou-raccord du presse-étoupe.
4. Desserrez l'écrou-raccord du presse-étoupe à
filetage métrique (D) et passez-le par-dessus le
câble « PV- » du générateur photovoltaïque.
5. Introduisez le câble « PV- » du générateur
photovoltaïque dans le presse-étoupe, tirez-le à
l'intérieur du régulateur de charge et branchez-le
sur la borne « PV- » (B).
6. Serrez l'écrou-raccord du presse-étoupe.
PRUDENCE !
Endommagement du régulateur de charge dû au mauvais raccordement au
générateur photovoltaïque.
• Ne montez jamais en parallèle plusieurs régulateurs de charge du côté du
générateur photovoltaïque.
Tension d'entrée maximale Courant d'entrée maximal
140 V (DC) 40 A (DC)
Unité de déconnexion entre le générateur photovoltaïque et le régulateur de
charge
La norme DIN VDE 0100-712 prescrit une unité de déconnexion de tous les pôles entre le
générateur photovoltaïque et le régulateur de charge. Respectez cette norme ainsi que
toutes les normes et directives applicables sur le lieu d'installation pour le raccordement du
générateur photovoltaïque.
