SMA Solar Technology AG Raccordement électrique
Instructions d’installation SIC50-IA-fr-11 27
6.6.3 Mode SMA
La communication entre le régulateur de charge et le Sunny Island 5048/2012/2224 rend possible
une commande coordonnée du régulateur de charge. Ceci permet le calcul précis de l'état de charge
du Sunny Island, sans qu'une résistance supplémentaire de mesure du courant de la batterie ne soit
nécessaire.
Toutes les données de service importantes du régulateur de charge peuvent être lues à l'écran du
Sunny Island. Les valeurs principales peuvent en outre être enregistrées sur la carte SD du
Sunny Island.

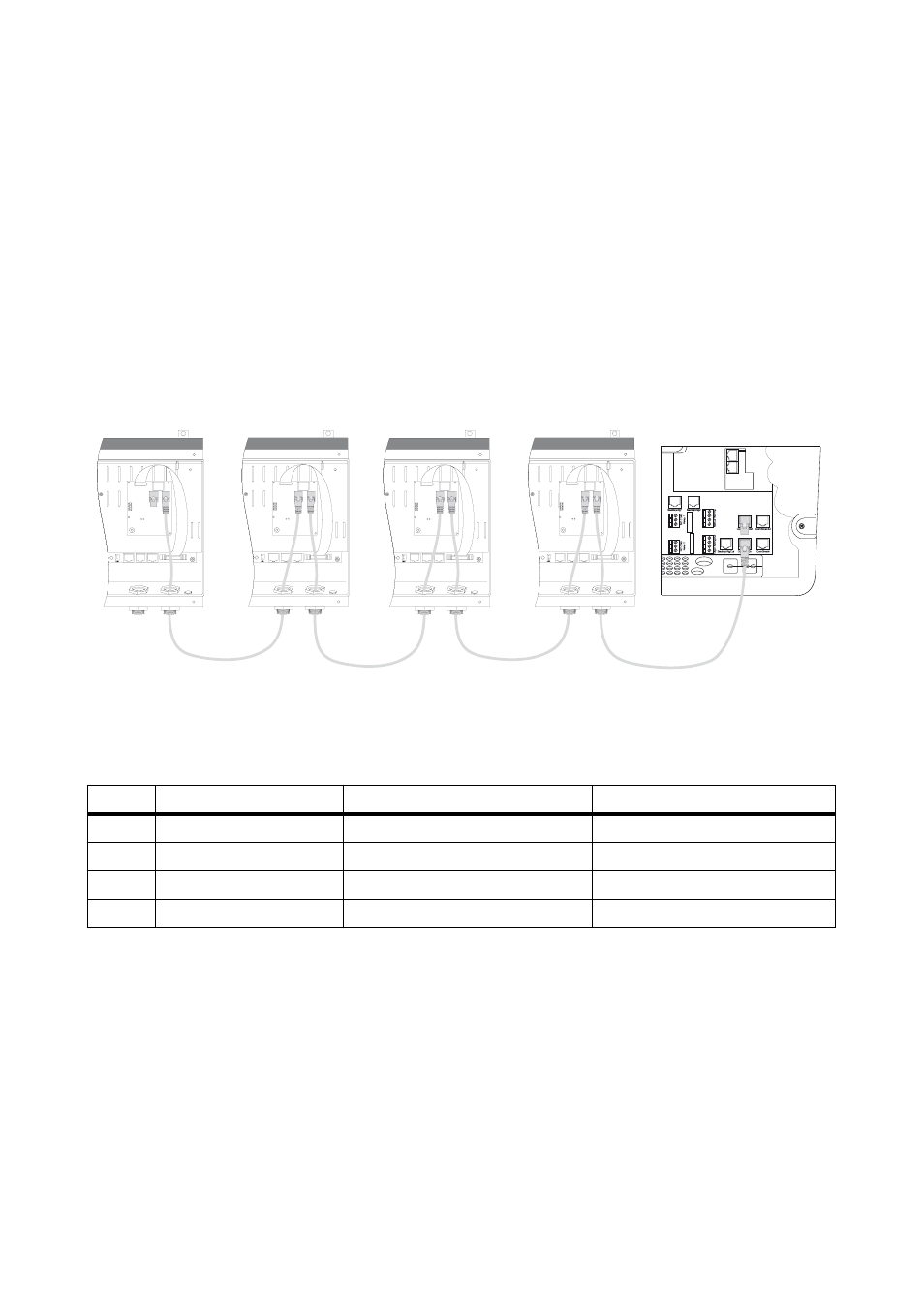

Une extension du système Sunny Island à quatre régulateurs de pression max. montés en parallèle
est possible.
Vous trouverez de plus amples informations sur le montage et le raccordement de l'interface de
communication SIC-PB dans le guide d'installation du SIC-PB.
Affectation des broches du câble plat micro
Broche Fonction Niveau Description
8 GND 0 V Potentiel de référence
10 GND 0 V Potentiel de référence
11 RXD TTL Entrée régulateur de charge
12 TXD TTL Sortie régulateur de charge
SIC50-MPT 1 SIC50-MPT 2 SIC50-MPT 3 SIC50-MPT 4
Sunny Island
