Raccordement électrique
Instructions d’installation
SIC50-IA-fr-11
31

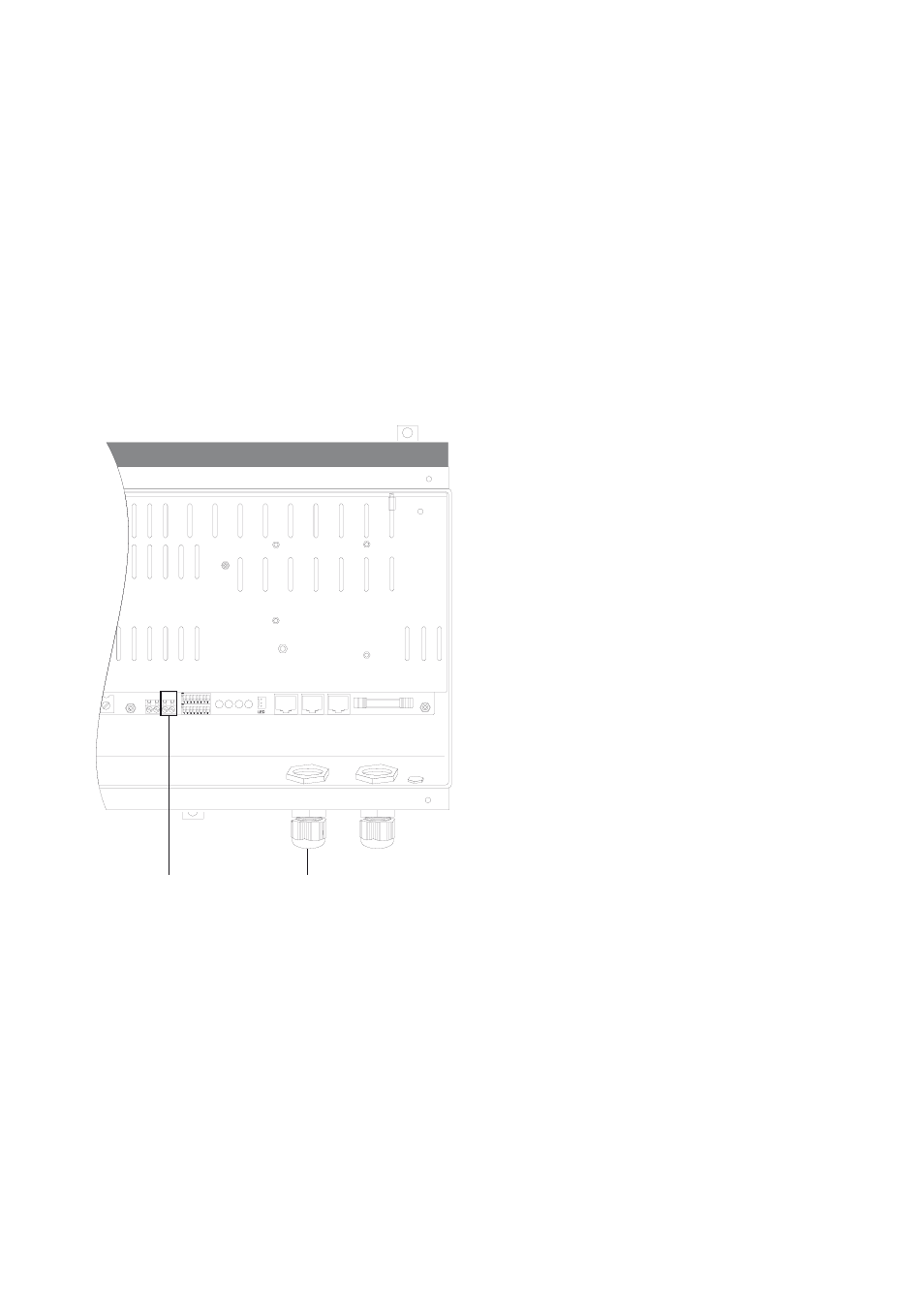

Procédure lors du raccordement
1. Desserrez l'écrou-raccord du presse-étoupe à filetage métrique M 25 (A) et passez-le par
dessus les câbles du contact de signalisation de défauts.
2. Retirez le joint du presse-étoupe, puis le plot de remplissage.
3. Insérez les câbles du contact de signalisation de défauts dans le joint en les faisant passer à
travers le passage de câbles.
4. Introduisez le joint avec les câbles du contact de signalisation de défauts dans le presse-étoupe.
5. Introduisez les câbles du contact de signalisation de défauts dans le presse-étoupe, tirez-le à
l'intérieur du régulateur de charge et branchez-le sur la borne (B).
6. Serrez l'écrou-raccord du presse-étoupe.
A
B
