Raccordement électrique SMA Solar Technology AG
24 SIC50-IA-fr-11 Instructions d’installation
Procédure lors du raccordement

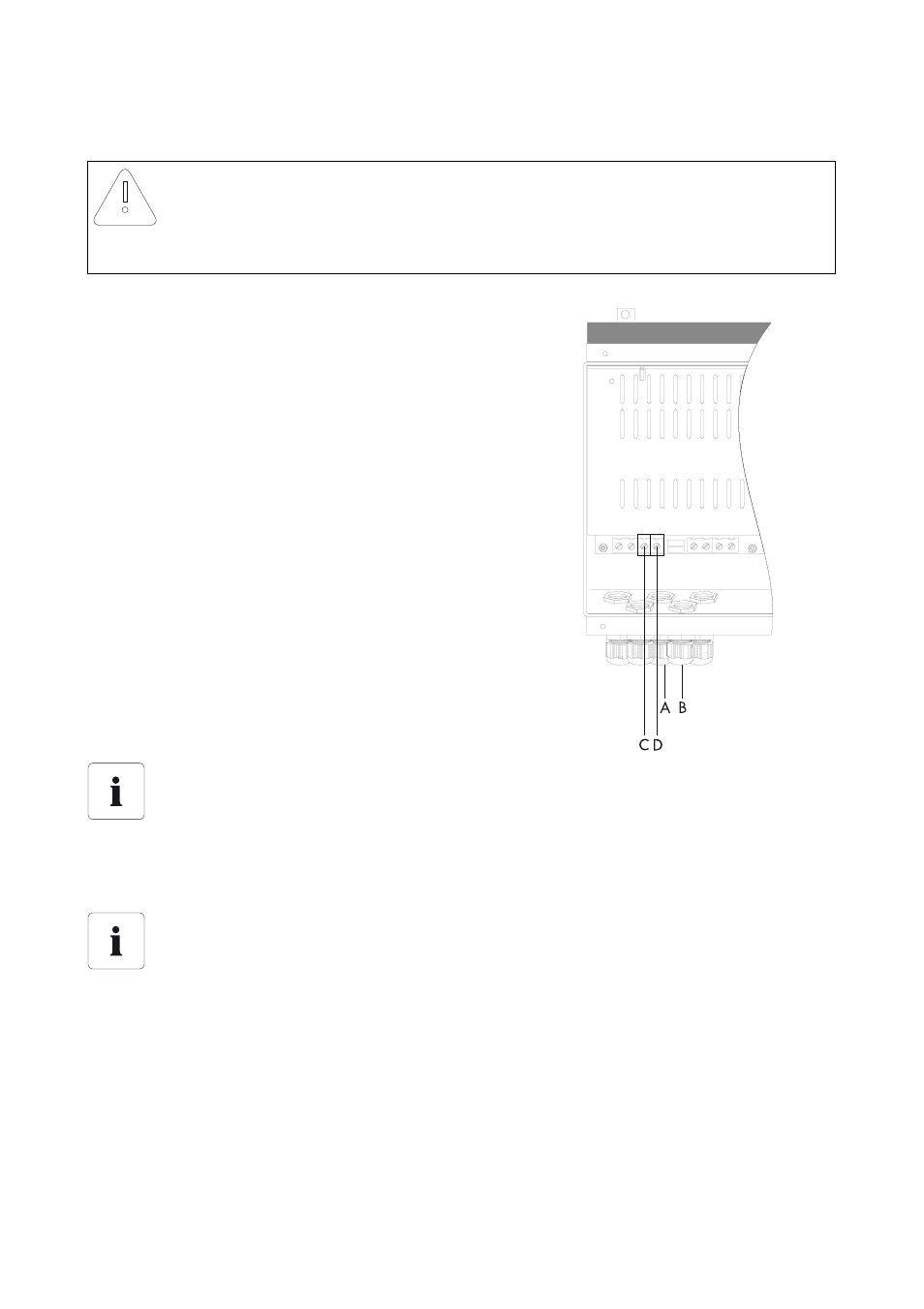

1. Desserrez l'écrou-raccord du presse-étoupe à
filetage métrique (A) et passez-le par-dessus le
câble « BAT- » de la batterie.
2. Introduisez le câble « BAT- » de la batterie dans le
presse-étoupe, tirez-le à l'intérieur du régulateur de
charge et branchez-le sur la borne « BAT- » (C).
3. Serrez l'écrou-raccord du presse-étoupe.
4. Desserrez l'écrou-raccord du presse-étoupe à
filetage métrique (B) et passez-le par-dessus le
câble « BAT+ » de la batterie.
5. Introduisez le câble « BAT+ » de la batterie dans le
presse-étoupe, tirez-le à l'intérieur du régulateur de
charge et branchez-le sur la borne « BAT+ » (D).
6. Serrez l'écrou-raccord du presse-étoupe.
PRUDENCE !
Endommagement du régulateur de charge dû à une inversion de polarité lors du
raccordement de la batterie.
• Respectez la polarité correcte des câbles menant à la batterie.
En cas d'inversion de polarité des câbles DC, remplacer les fusibles.
Si la polarité des câbles DC a été inversée lors du raccordement, les fusibles sont
endommagés.
Remplacez les fusibles, comme décrit dans le chapitre 9.1 « Remplacement des fusibles »
(Page 38).
LED multicolores
Une fois la batterie raccordée, les LED multicolores du régulateur de charge s'allument en
rouge. Si les LED ne s'allument pas, cela signifie que la polarité des câbles DC a été
inversée et que les fusibles doivent être remplacés. Si ce n'est pas le cas, le régulateur de
charge est défectueux et doit être remplacé. Dans ce cas, veuillez prendre contact avec le
Service en Ligne de SMA. Voir chapitre 14 « Contact » (Page 45).
