Raccordement électrique SMA Solar Technology AG
28 SIC50-IA-fr-11 Instructions d’installation

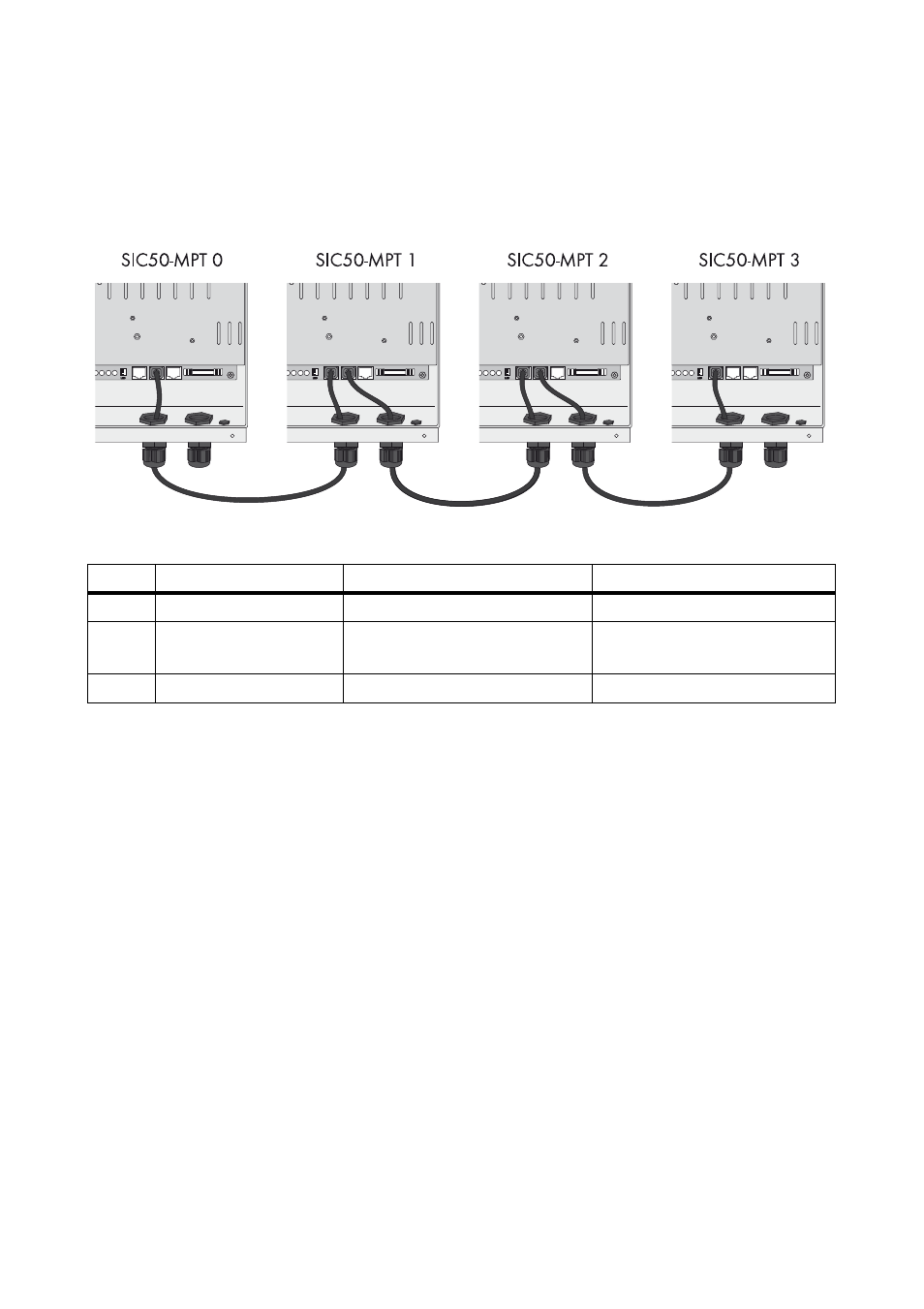

6.6.4 Mode autonome
Ce mode de fonctionnement permet de relier entre eux jusqu'à 8 régulateurs de charge. Reliez
l'entrée du bus MSTE du régulateur de charge à la sortie du bus MSTE du régulateur de charge
suivant. Utilisez pour ce faire un câble RJ45.
Affectation des broches du bus MSTE
Broche Fonction Niveau Description
4 GND 0 V Potentiel de référence
3 Bus TXD / bus RXD TTL, Open Collector Potentiel de repos : +5 V
Actif : 0 V
9 Blindage, terre
