SMA Solar Technology AG Raccordement électrique
Instructions d’installation SIC50-IA-fr-11 21
6.3.2 Mise à la terre de la batterie et de l'installation
photovoltaïque
Section du conducteur de protection
SMA Solar Technology AG ne peut donner aucune indication générale quant à la section nécessaire
du conducteur de protection pour la mise à la terre externe de la batterie. La section du câble dépend
du type et de la taille de la batterie raccordée, du fusible externe (côté DC) et du matériau du
conducteur de protection.

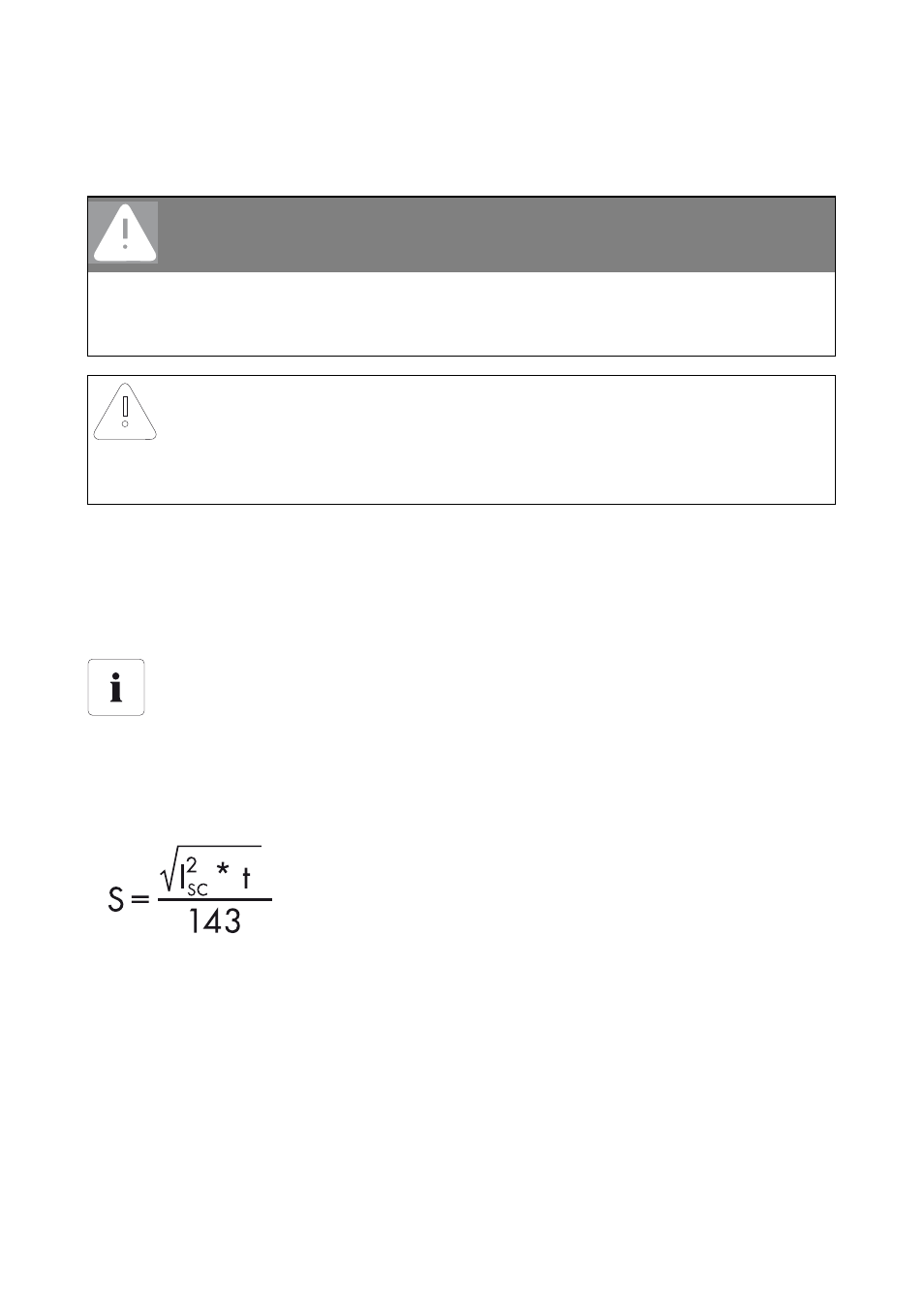

La section nécessaire pour le conducteur de protection peut être calculée à l'aide de la formule
suivante. Les temps de déclenchement caractéristiques sont de 25 ms pour des courants de court-
circuit compris entre 2 000 A et 10 000 A.
Une mise à la terre avec une section de 16 mm² est par conséquent suffisante pour les courants de
court-circuit allant jusqu'à 10 000 A.
DANGER !
Haute tension au pôle négatif de la batterie contre la terre. Danger de mort°!
• Mettez la batterie à la terre.
Vous pouvez renoncer à mettre la batterie à la terre uniquement si celle-ci dispose
de bornes protégées contre les contacts directs.
PRUDENCE !
Endommagement de la batterie dû à la mise à la terre du pôle positif
• Ne mettez jamais le pôle positif de la batterie ni de l'installation photovoltaïque à la
terre.
Détermination de la section
Lors de la détermination de la section du conducteur de protection, respectez
impérativement toutes les normes et directives applicables sur le lieu d'installation.
t = durée du court-circuit en secondes
I
SC
= courant de batterie maximal (courant de court-circuit) en ampères
S = section du conducteur en mm²
