SMA SIC 50 - Manuel (Page 19)

SMA Solar Technology AG Raccordement électrique
Instructions d’installation SIC50-IA-fr-11 19

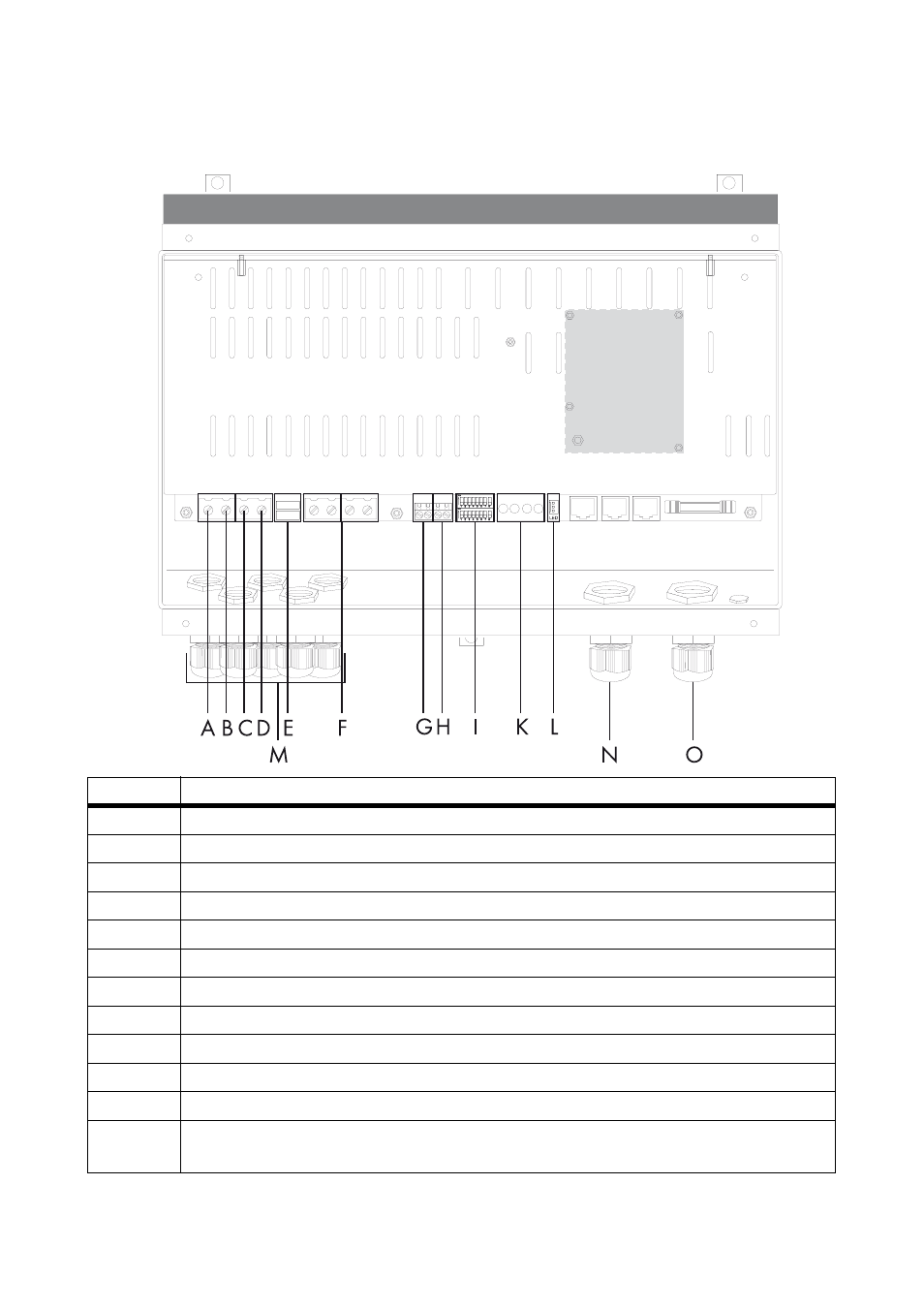

6.2 Aperçu de la plage de rattachement
Objet Description
A Borne « PV+ » pour câble « PV+ » du générateur photovoltaïque
B Borne « PV– » pour câble « PV– » du générateur photovoltaïque
C Borne « BAT– » pour câble « BAT– » de la batterie
D Borne « BAT+ » pour câble « BAT+ » de la batterie
E Fusibles
F Borne « EARTH » pour la mise à la terre
G Borne pour les câbles du capteur de température de la batterie
H Borne pour les câbles du contact de signalisation de défauts
I Interrupteur DIL pour la configuration
K LED internes (visibles uniquement pour l'installateur)
L Borne LED pour LED multicolores dans le couvercle du boîtier
M Presse-étoupe à filetage métrique M 20 pour les câbles de la batterie, du générateur
photovoltaïque et du conducteur de protection
