6.6 Communication
6.6.1 Interface
6.6.2 Raccordement avec l'interface sérielle de l'ordinateur
Le raccordement d'un ordinateur au régulateur de charge est possible dans les deux modes de
fonctionnement (mode SMA et mode autonome). L'ordinateur ne sert cependant qu'à lire les valeurs
de mesure.
Le raccordement avec l'interface sérielle de l'ordinateur s'effectue via la fiche RJ45 du premier
régulateur de charge (adresse de l'appareil 0). Utilisez pour cela un câble adaptateur RJ45 sur
RS232.

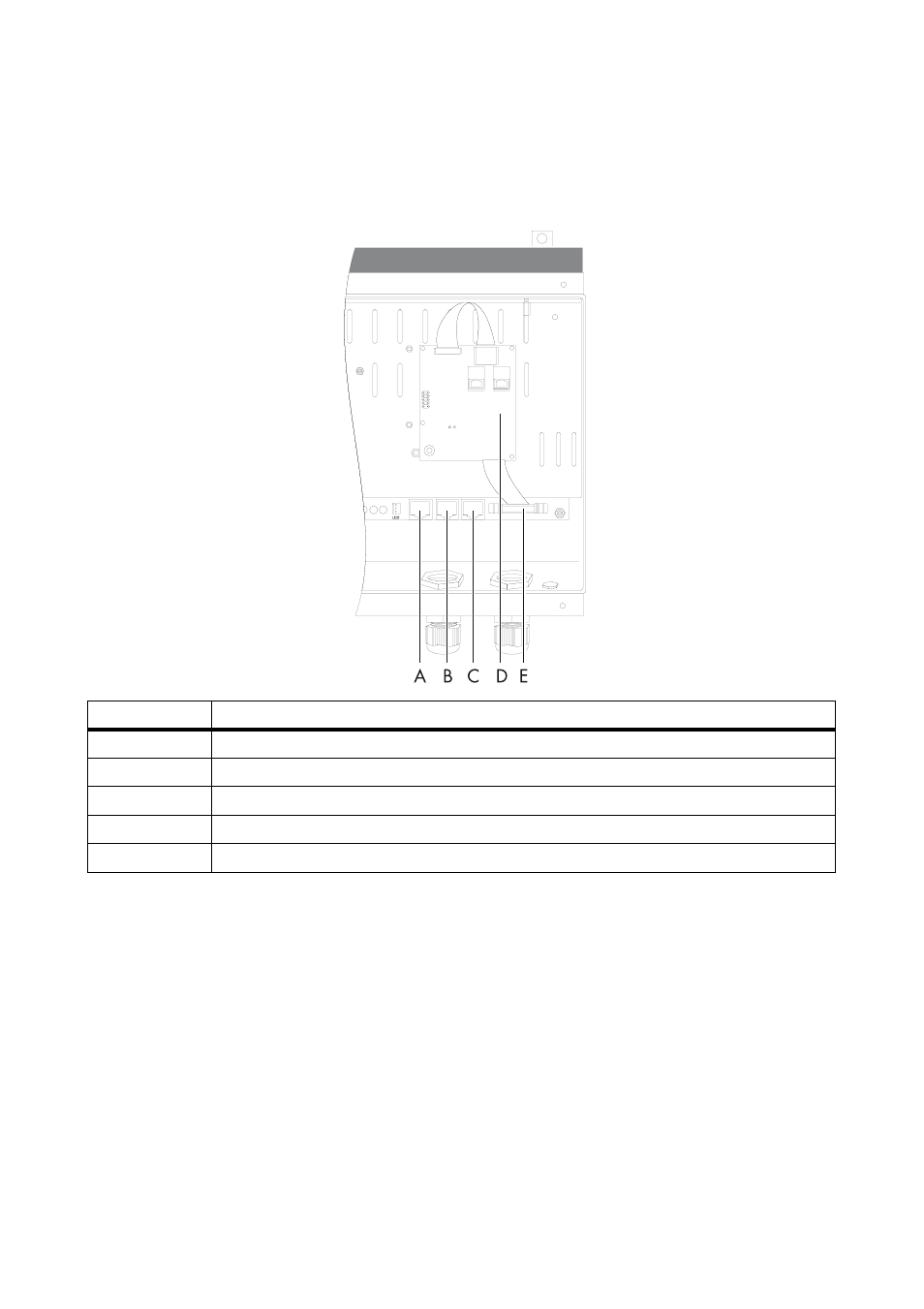

Objet Dénomination
A Sortie du bus MSTE
B Entrée du bus MSTE
C Fiche RJ45 pour le raccordement à une interface sérielle
D Emplacement pour l'interface de communication SIC-PB
E Fiche pour le raccordement de l'interface de communication
