Page 20: Mise à la terre du régulateur de charge
Raccordement électrique
SMA Solar Technology AG
20
SIC50-IA-fr-11
Instructions d’installation
6.3 Mise à la terre
6.3.1 Mise à la terre du régulateur de charge
1. Ouvrez le régulateur de charge. Desserrez toutes les vis du couvercle du boîtier et enlevez le
couvercle.

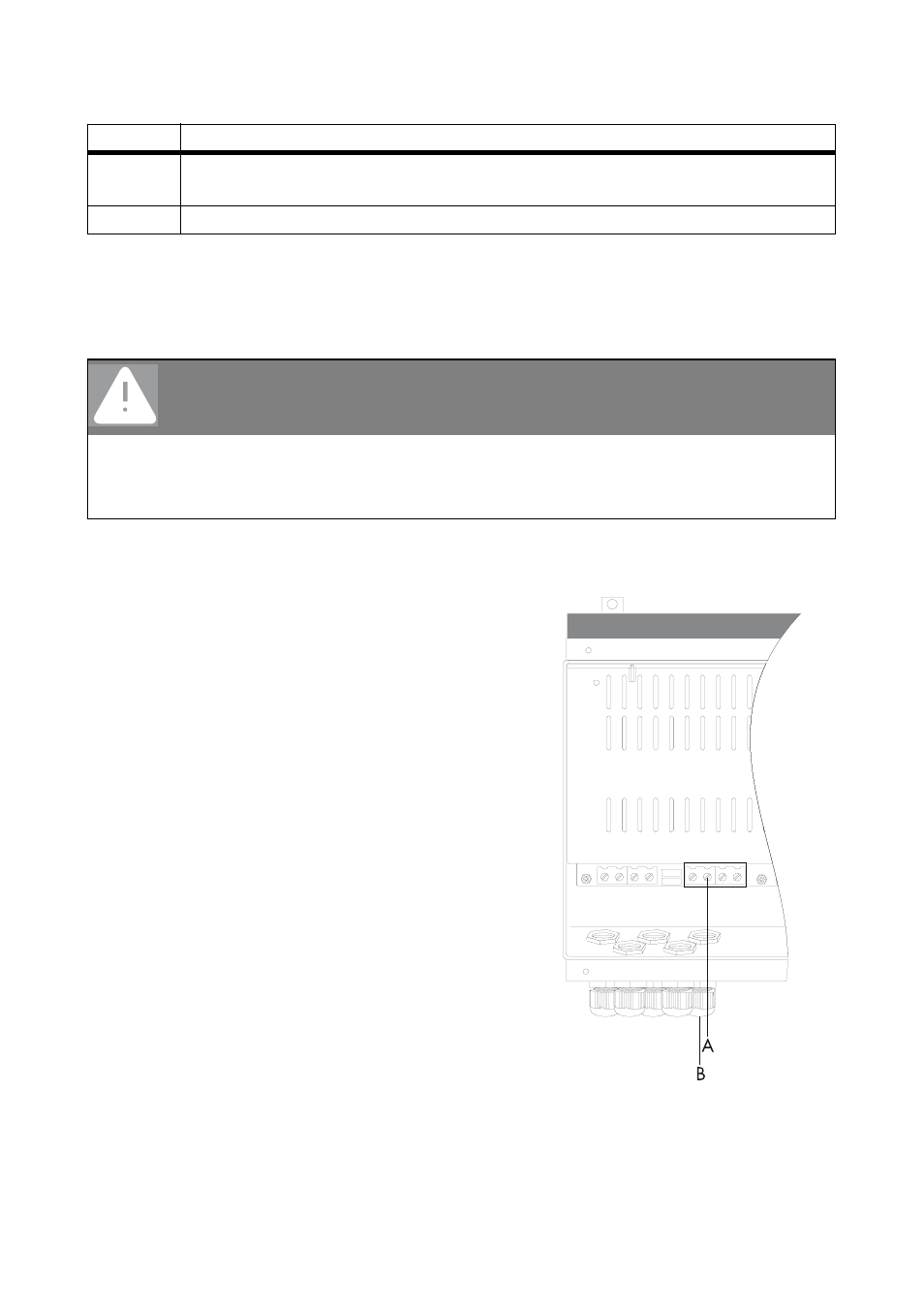

2. Desserrez l'écrou-raccord du presse-étoupe à
filetage métrique (B) et passez-le par-dessus le
câble du conducteur de protection.
3. Introduisez le câble du conducteur de protection
dans le presse-étoupe, tirez-le à l'intérieur du
régulateur de charge et branchez-le sur la borne
«EARTH» (A).
4. Serrez l'écrou-raccord du presse-étoupe.
N
Presse-étoupe à filetage métrique M 25 pour le câble du contact de signalisation de
défauts et du capteur de température de la batterie
O
Presse-étoupe à filetage métrique M 25 pour le câble de communication
DANGER !
Danger de mort par décharge électrique.
Le régulateur de charge possède la classe de protection I.
• Mettez le régulateur de charge à la terre de façon conforme et ce, indépendamment
du fait que la batterie et l'installation photovoltaïque soient reliées à la terre ou non.
Objet
Description
