Initialiser le point d'origine sans palpeur 3D 14.6
14
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
495
14.6 Initialiser le point d'origine sans
palpeur 3D
Remarque
Initialiser un point d'origine avec un palpeur 3D :
voir "Initialiser le point d'origine avec le palpeur 3D
(option 17)", page 515.
Lors de l'initialisation du point d'origine, vous initialisez l'affichage
de la TNC aux coordonnées d'une position pièce connue.
Opérations préalables
Fixer la pièce et la dégauchir
Mettre en place l'outil zéro dont le rayon est connu
S'assurer que la TNC affiche bien les positions effectives

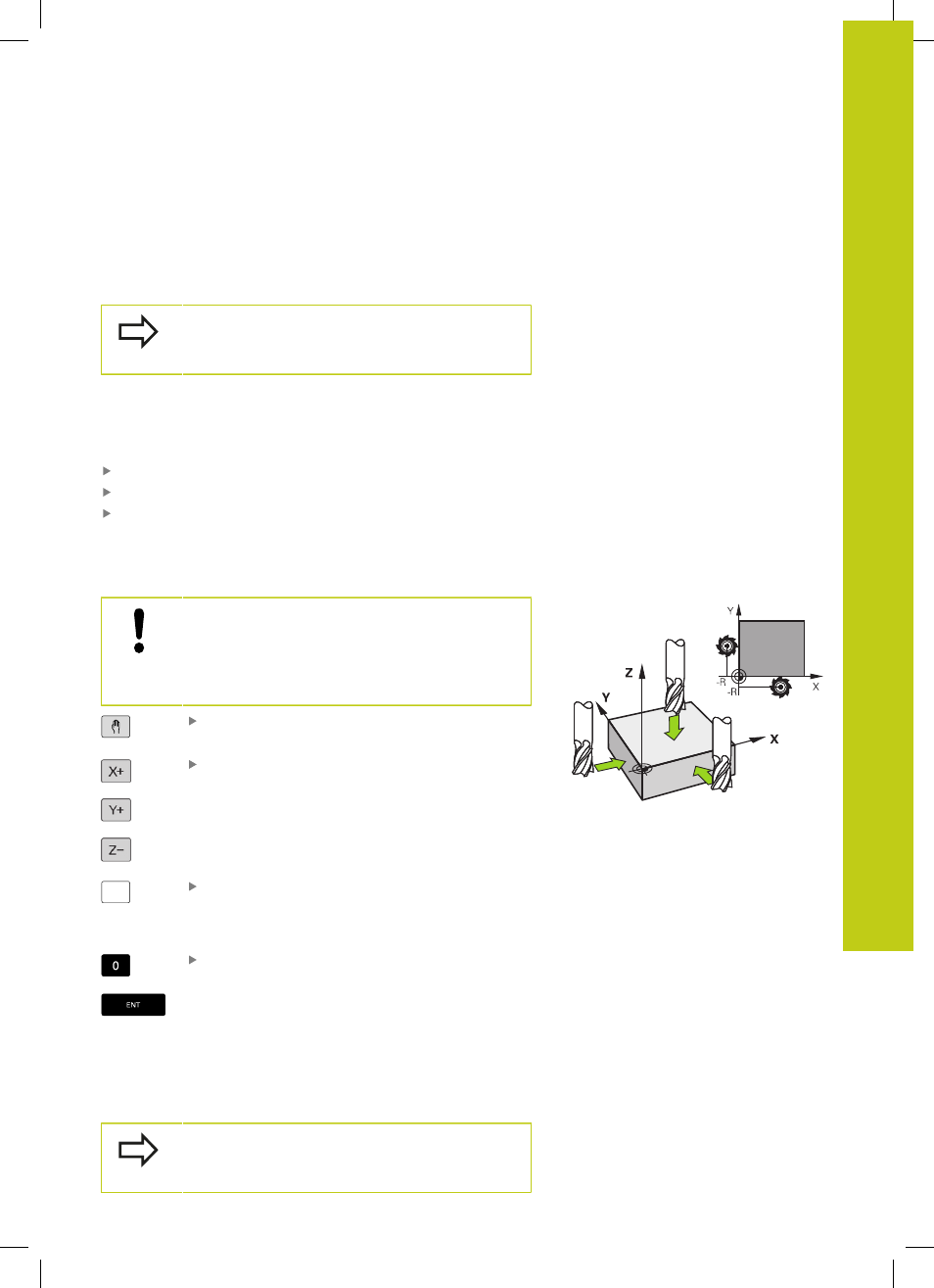

Initialiser un point d'origine avec une fraise deux
tailles
Mesure de protection
Si l'outil ne doit pas toucher la surface de la pièce,
il faut utiliser une cale d'épaisseur d. Pour le point
d'origine, introduisez une valeur additionnée de
l'épaisseur d de la cale.
Sélectionner le
Mode manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
touche la pièce (l'effleure)
Z
Sélectionner l'axe
INITIALISATION DU POINT D'ORIGINE Z =
Outil zéro, axe de broche : initialiser l'affichage
sur une position connue de la pièce (p. ex. 0) ou
indiquer l'épaisseur d de la tôle de calage. Dans le
plan d'usinage : tenir compte du rayon d'outil
De la même manière, initialiser les points d'origine des autres axes.
Si vous utilisez un outil préréglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l'outil ou à la
somme Z=L+d.
La TNC enregistre automatiquement sur la ligne 0
du tableau Preset le point d'origine initialisé avec les
touches d'axe.
