Programmation : programmer les contours
6.6 Mouvements de contournage – Programmation libre de contour FK
(option 19)
6
242
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
Ouvrir le dialogue FK
Lorsque vous appuyez sur la touche grise de fonction de
contournage FK, la TNC affiche des softkeys pour ouvrir le dialogue
FK : voir tableau suivant. Pour quitter les softkeys, appuyez à
nouveau sur la touche
FK.
Quand vous ouvrez le dialogue FK avec l’une de ces softkeys, la
TNC affiche d’autres barres de softkeys à l’aide desquelles vous
introduisez des coordonnées connues, des indications de sens et
des données relatives à la forme du contour.

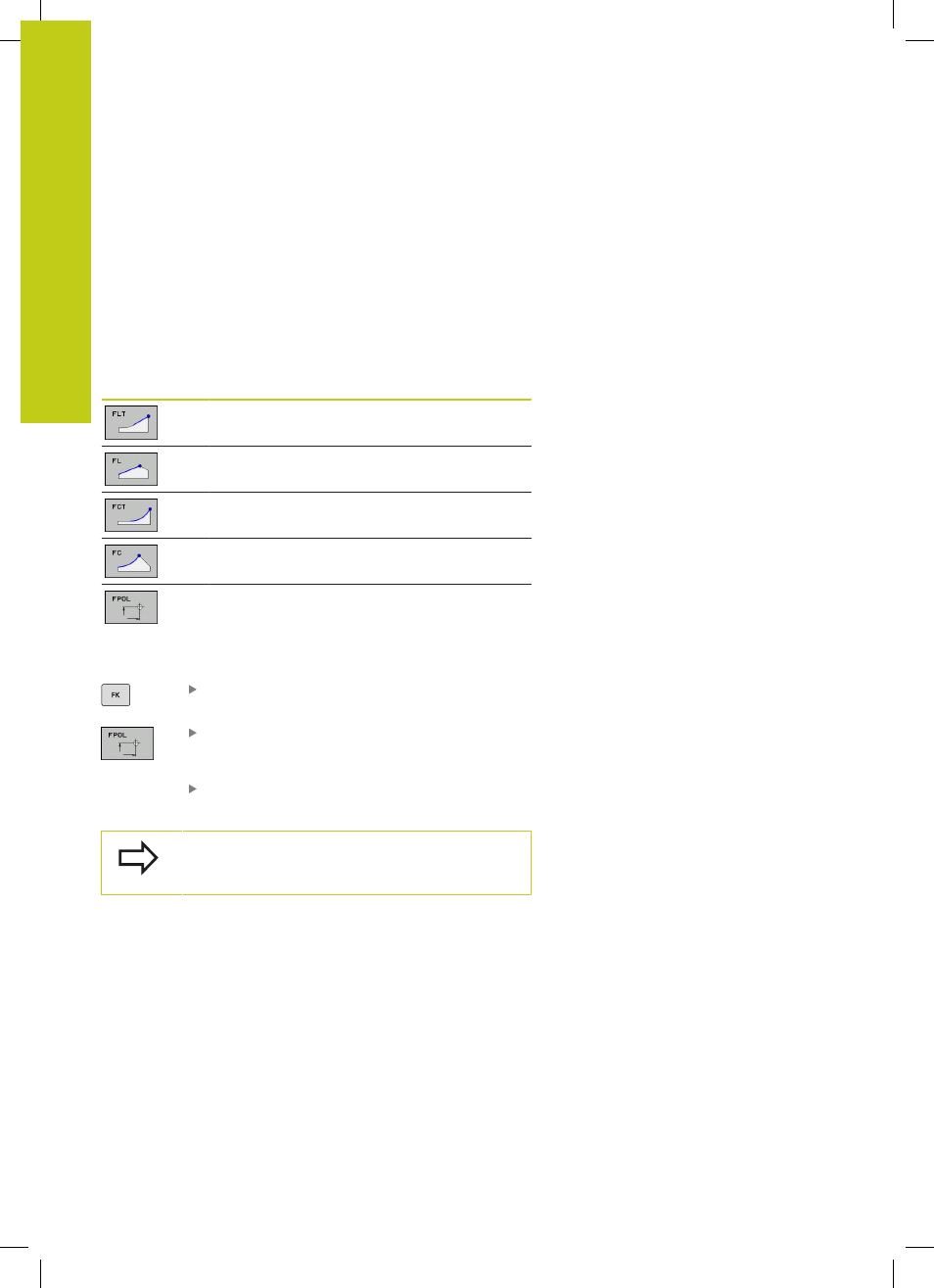

Softkey Elément FK
Droite avec raccordement tangentiel
Droite sécante
Arc de cercle tangent
Arc de cercle sécant
Pôle pour programmation FK
Pôle pour programmation FK
Afficher les softkeys de programmation flexible de
contour : appuyer sur la touche
FK
Ouvrir le dialogue de définition du pôle : appuyer
sur la softkey
FPOL. La TNC affiche les softkeys
des axes du plan d'usinage courant
Avec ces softkeys, introduire les coordonnées du
pôle
Dans la programmation FK, le pôle reste valable
jusqu'à ce qu'un nouveau pôle soit défini avec FPOL.
