Données d'outil 5.2
5
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
171

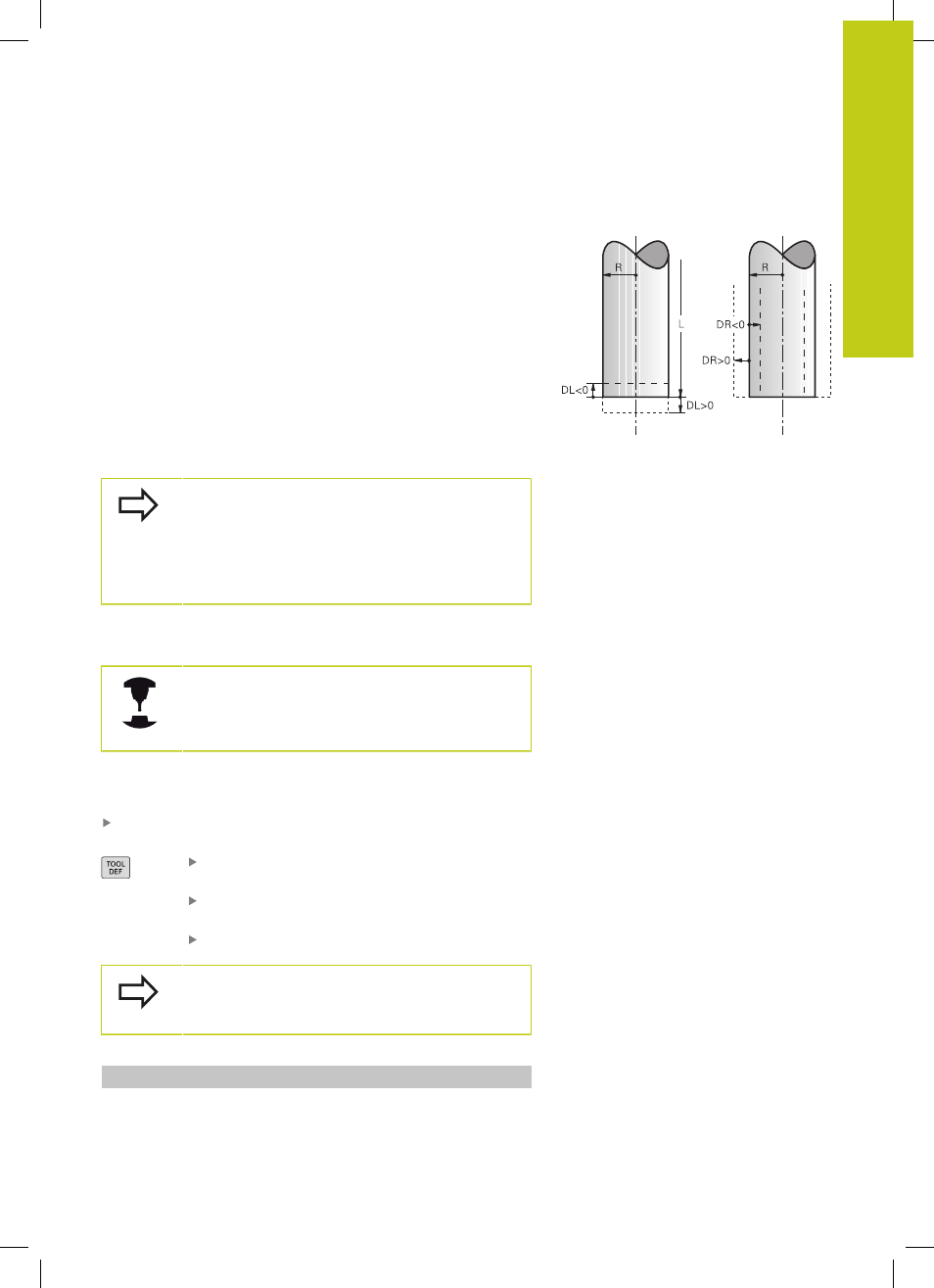

Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent des différences sur les longueurs et les
rayons d'outils.
Une valeur Delta positive correspond à une surépaisseur (
DL,
DR, DR2>0). Pour usiner une surépaisseur, entrez la valeur de la
surépaisseur lorsque vous programmez l'appel d'outil
TOOL CALL.
Une valeur Delta négative correspond à une surépaisseur négative
(
DL, DR, DR2<0). Une surépaisseur négative est entrée dans le
tableau d'outils lorsqu'un outil est usé.
Les valeurs Delta à introduire sont des nombres. Dans une
séquence
TOOL CALL, vous pouvez également introduire la valeur
sous forme de paramètre Q.
Plage d’introduction : les valeurs Delta ne doivent pas excéder
±99,999 mm.
Les valeurs Delta provenant du tableau d'outils
influencent la représentation graphique de la
simulation d'enlèvement de matière.
Les valeurs Delta de la séquence
TOOL CALL
influencent l'affichage de positions dépendant du
paramètre machine
progToolCallDL.
Insérer des données d'outil dans le programme
C'est le constructeur de la machine qui définit
l'étendue de la fonction
TOOL DEF. Consultez le
manuel de votre machine !
Pour un outil donné, vous ne définissez son numéro, sa longueur
et son rayon qu'une seule fois dans une séquence
TOOL DEF du
programme d'usinage :
Sélectionner la définition d'outil : appuyer sur la touche
TOOL
DEF
Numéro d'outil : le numéro d'outil vous permet
d'identifier un outil de manière univoque.
Longueur d'outil : Valeur de correction pour la
longueur
Rayon d'outil : Valeur de correction pour le rayon
Pendant la dialogue, vous pouvez insérer directement
la valeur de longueur et de rayon dans le champ du
dialogue : appuyer sur la softkey de l'axe désiré.
Exemple
4 TOOL DEF 5 L+10 R+5
