Programmation : programmer les contours
6.5 Contournage : coordonnées polaires
6
234
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

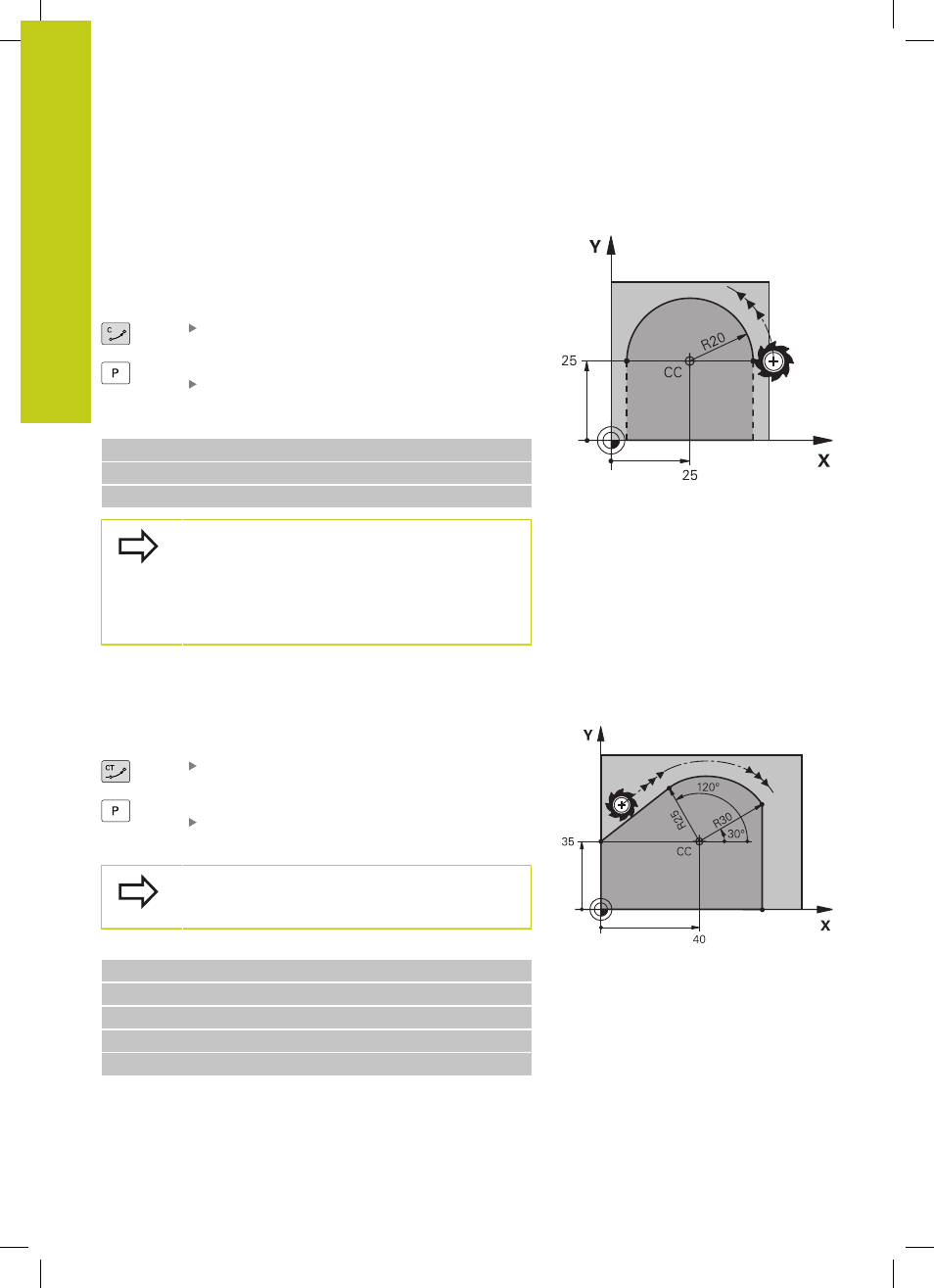

Trajectoire circulaire CP autour du pôle CC
Le rayon des coordonnées polaires
PR est en même temps le rayon
de l'arc de cercle.
PR est défini par la distance qui sépare le point
de départ du pôle
CC. La dernière position d'outil programmée
avant la trajectoire circulaire correspond au point de départ de la
trajectoire circulaire.
Angle polaire PA : position angulaire du point
final de la trajectoire circulaire comprise entre
–99999,9999° et +99999,9999°
Sens de rotation DR
Exemple de séquences CN
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Si vous programmez des valeurs incrémentales, vous
devez définir des valeur DR et PA ayant le même
signe.
Tenez compte de ce comportement lorsque
vous importez des programmes de commandes
antérieures. Au besoin, adaptez les programmes.
Trajectoire circulaire CTP avec raccordement
tangentiel
L'outil se déplace sur une trajectoire circulaire tangente à un
élément de contour précédent.
Rayon des coordonnées polaires PR : distance
entre le point final de la trajectoire circulaire et le
pôle
CC
Angle des coordonnées polaires PA : position
angulaire du point final de la trajectoire circulaire
Le pôle n’est pas le centre du cercle !
Exemple de séquences CN
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
