Aborder et quitter le contour 6.3
6
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
217

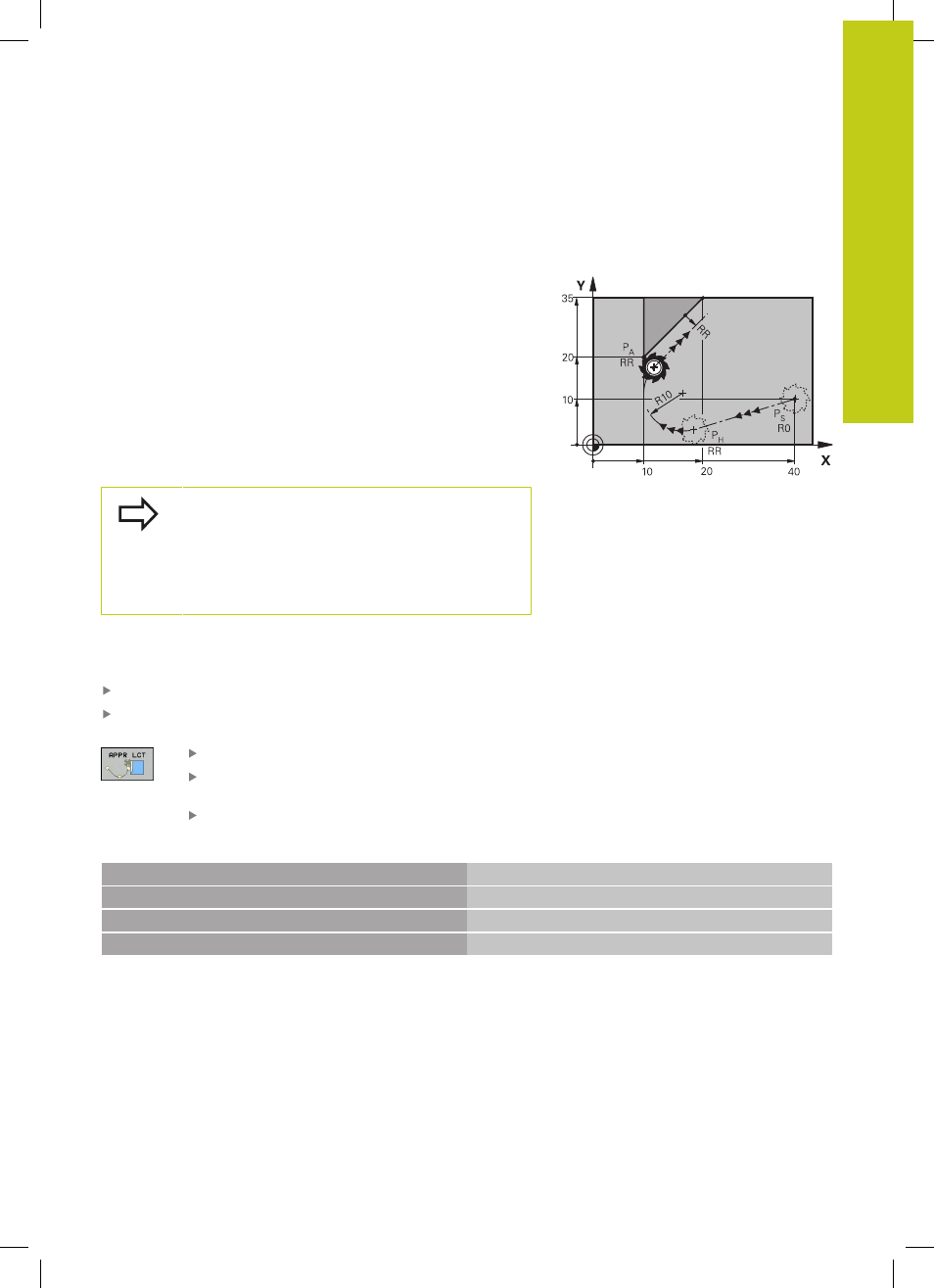

Approche par une trajectoire circulaire avec
raccordement tangentiel au contour et segment de
droite : APPR LCT
La TNC guide l'outil sur une droite allant du point initial P
S
jusqu'à
un point auxiliaire P
H
. De cette position, l'outil aborde le premier
point du contour P
A
sur une trajectoire circulaire. L'avance
programmée dans la séquence APPR est identique sur toute la
trajectoire de la séquence d'approche (trajet P
S
– P
A
).
Si vous programmez les trois axes X, Y et Z dans la séquence
d'approche, la TNC déplace l'outil à partir du point de départ P
S
dans le plan d'usinage, dans un premier temps, puis jusqu'au point
auxiliaire P
H
dans l'axe d'outil. Entre le point auxiliaire P
H
et le point
de contour P
A
, la commande déplace l'outil uniquement dans le
plan d'usinage.
Tenez compte de ce comportement lorsque
vous importez des programmes de commandes
antérieures. Au besoin, adaptez les programmes.
Les commandes antérieures approchaient le point
auxiliaire P
H
sur les trois axes principaux en même
temps.
La trajectoire circulaire se raccorde tangentiellement à la droite P
S
– P
H
ainsi qu'au premier élément du contour. Ainsi elle est définie
clairement par le rayon R.
Fonction de contournage au choix : aborder le point initial P
S
.
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey APPR
LCT :
Coordonnées du premier point du contour P
A
Rayon R de la trajectoire circulaire Introduire R en
positif
Correction de rayon
RR/RL pour l'usinage
Exemple de séquences CN
7 L X+40 Y+10 R0 FMAX M3 Aborder PS sans correction de rayon
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 PA avec correction de rayon RR, rayon R=10
9 L X+20 Y+35 Point final du premier élément du contour
10 L ...
Elément de contour suivant
