La fonction PLANE pour incliner le plan d'usinage (option 8) 12.2
12
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
427
Définir le plan d'usinage avec trois points
PLANE POINTS
Application
Il est possible de clairement définir un plan d'usinage en indiquant
trois points au choix, P1à P3, de ce plan . Cela est possible avec
la fonction
PLANE POINTS.
Remarques avant de programmer

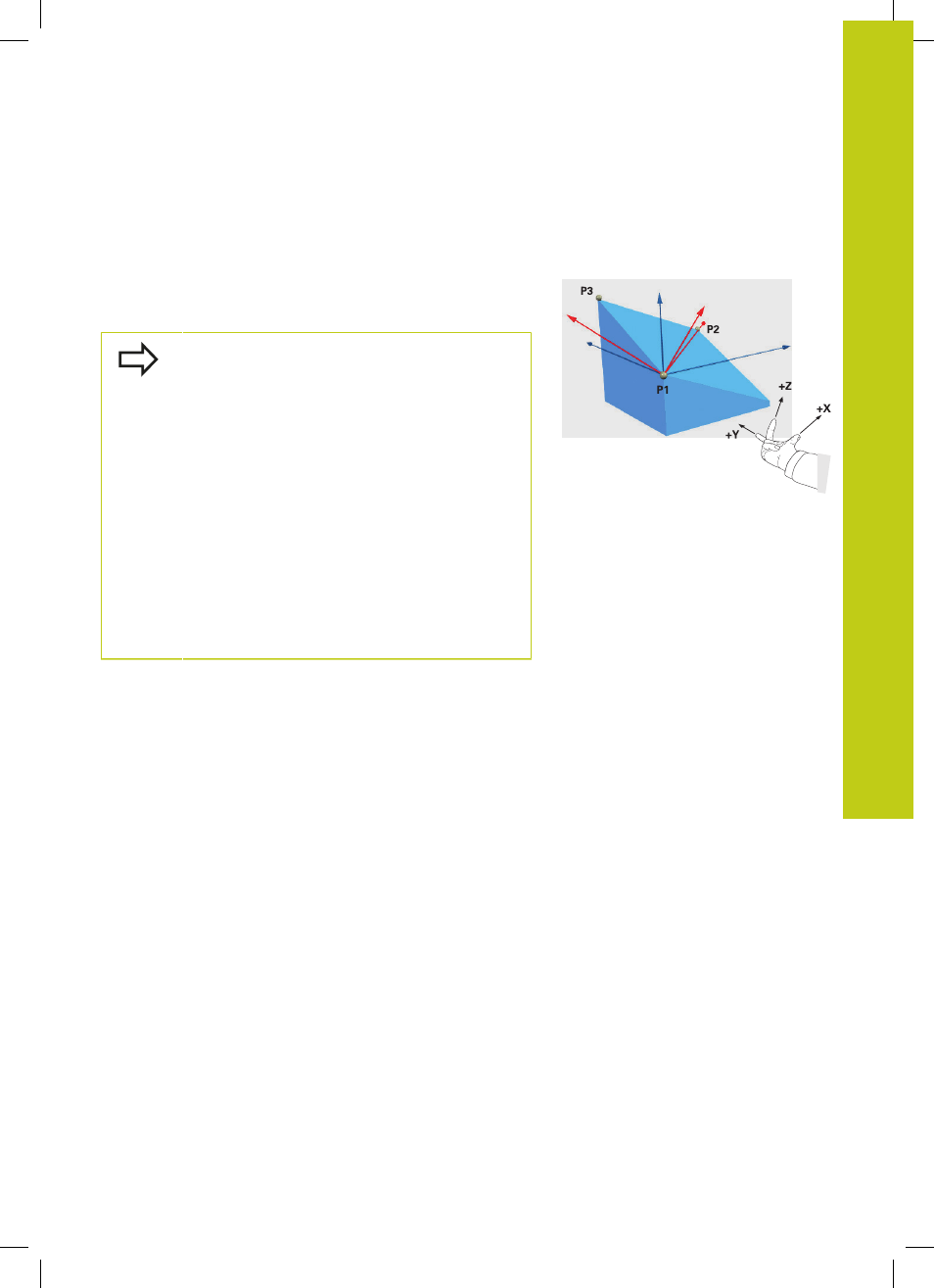

La droite reliant le point 1 au point 2 détermine le
sens de l'axe principal incliné (X avec axe d'outil Z).
Vous définissez le sens de l'axe d'outil incliné avec la
position du 3ème point en référence à la ligne reliant
le point 1 au point 2. Avec la règle de la main droite
(pouce = axe X, index = axe Y, majeur = axe Z, cf.
figure ci-contre) : le pouce (axe X) pointe du point 1
vers le point 2, l'index (axe Y) est parallèle à l'axe
Y incliné, dans le sens du point 3. Enfin, le majeur
indique la direction de l'axe d'outil incliné.
Les trois points définissent l'inclinaison du plan. La
position du point zéro actif n'est pas modifiée par la
TNC.
Description des paramètres pour le comportement
de positionnement : voir "Définir le comportement de
positionnement de la fonction PLANE", page 432.
