Aborder et quitter le contour 6.3
6
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
211
Point final
Conditions requises pour le choix du point final :
Abordable sans risque de collision
le point doit être proche du dernier point du contour
Pour éviter d'endommager le contour : pour l'usinage du dernier
élément de contour, le point final optimal doit être situé dans le
prolongement de la trajectoire.

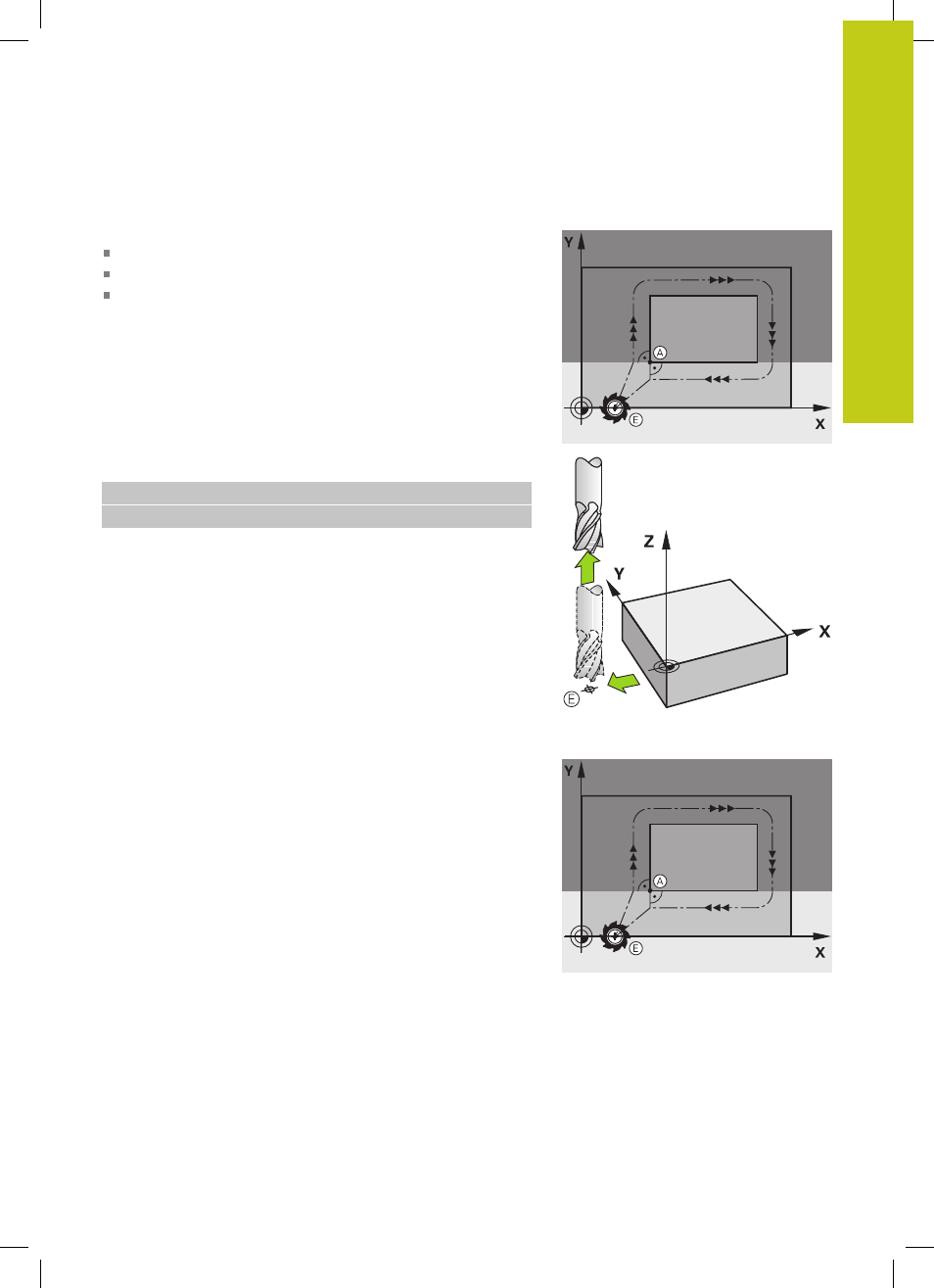

Exemple dans la figure de droite :
si vous définissez le point final dans la zone en gris foncé, le
contour sera endommagé lors de l'approche du point final.
Quitter le point final dans l'axe de broche :
Pour quitter le point final, programmez séparément l'axe de broche.
voir figure de droite, au centre.
Séquences CN
50 L X+60 Y+70 R0 F700
51 L Z+250 R0 FMAX
Point initial et point final identiques
Si le point initial et le point final sont identiques, ne programmez
pas de correction de rayon.
Eviter tout dommage au contour : pour l'usinage du premier et du
dernier élément du contour, le point initial optimal doit être situé
entre les prolongements des trajectoires d'outil.
Exemple dans la figure de droite :
si vous définissez le point final dans la zone en gris foncé, le
contour sera endommagé lors de l'approche du point final.
