85 TNC 410 HEIDENHAIN

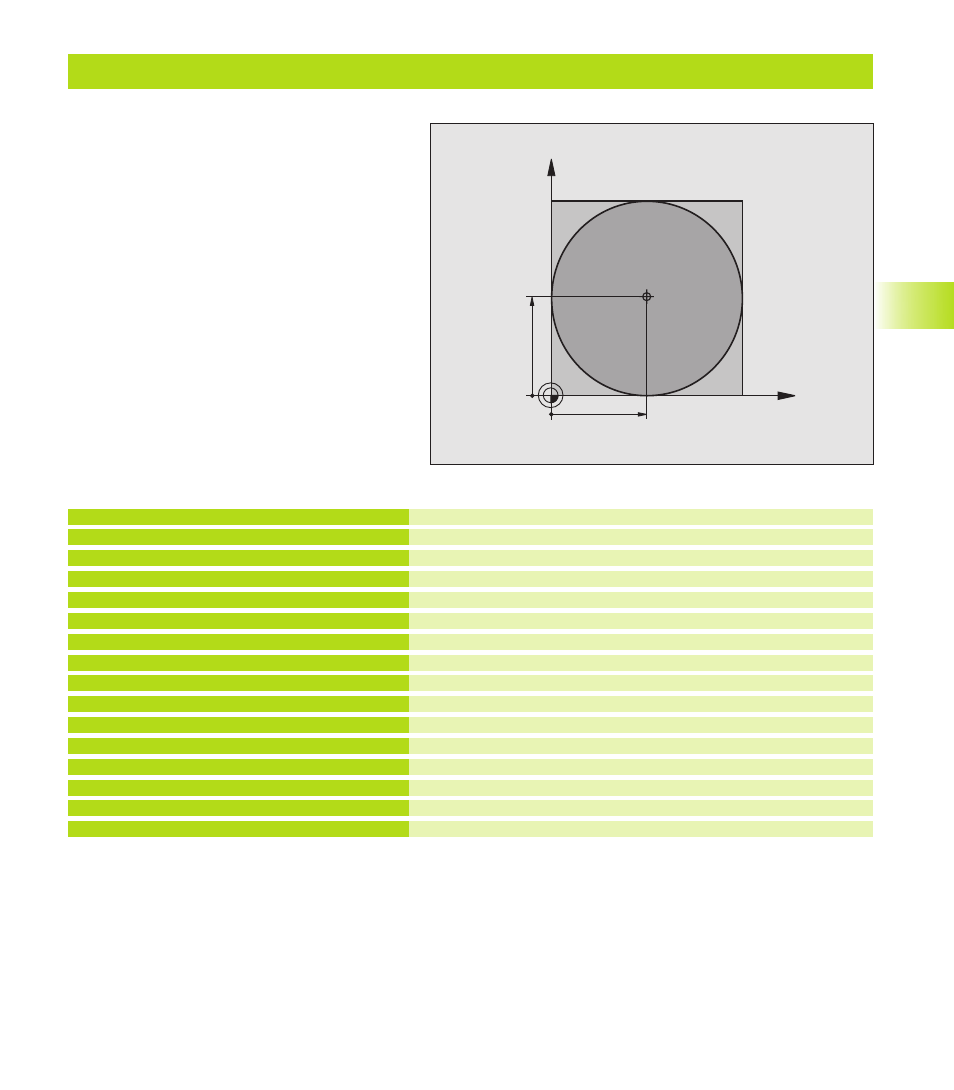

Exemple: Cercle entier en coordonnées cartésiennes
6.4 Cont
our
nag
es – Coor
données car
tésiennes
Exemple: Cercle entier en coordonnées cartésiennes
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12,5
4 TOOL CALL 1 Z S3150
5 CC X+50 Y+50
6 L Z+250 R0 FMAX
7 L X-40 Y+50 R0 F MAX
8 L Z-5 R0 F1000 M3
9 APPR LCT X+0 Y+50 R5 RL F300
10 C X+0 DR-
11 DEP LCT X-40 Y+50 R5 R0 F1000
12 L Z+250 R0 FMAX M2
13 END PGM C-CC MM
Définition de la pièce brute
Définition d'outil
l'appel de l‘outil
Définir le centre du cercle
Dégager l‘outil
Pré-positionner l‘outil
Aller à la profondeur d‘usinage
Aborder le point initial en suivant une trajectoire circulaire avec
tangentiel
Aborder le point final (=point initial du cercle)
Quitter le contour en suivant une trajectoire circulaire avec
tangentiel
Dégager l‘outil, fin du programme
X
Y
50
50
CC
