12 Palpeurs 3D 252

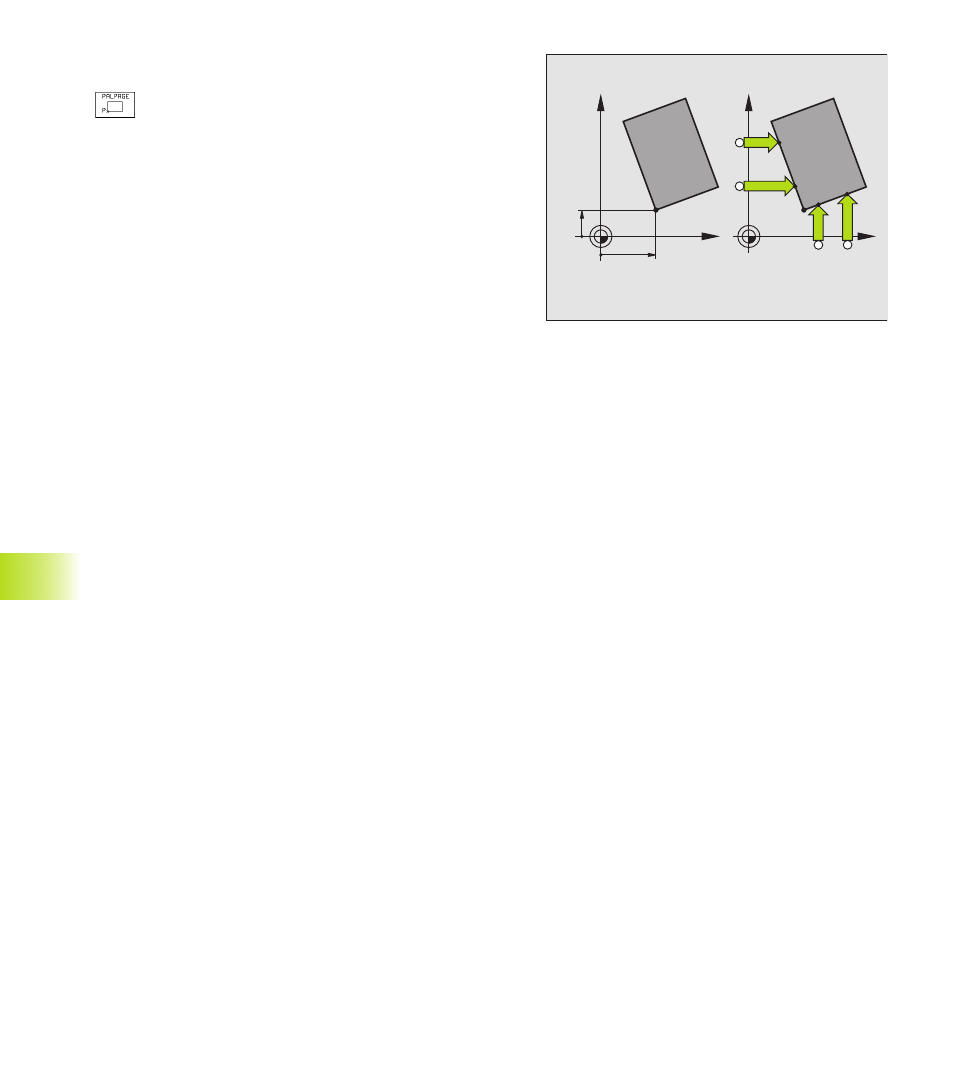

Coin pris comme point de référence – Prendre en compte les points
palpés pour la rotation de base (cf. figure de droite, en haut)
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE P
ú Points palpage issus de la rotation de base?: appuyer
sur la touche ENT pour prendre en compte les
coordonnées des points de palpage
ú Positionner le palpeur à proximité du premier point de
palpage, sur l‘arête de la pièce qui n‘a pas été palpée
pour la rotation de base
ú Sélectionner le sens du palpage: sélectionner l‘axe avec
les touches fléchées
ú Palpage: appuyer sur la touche START externe
ú Positionner le palpeur à proximité du deuxième point de
palpage, sur la même arête
ú Palpage: appuyer sur la touche START externe
ú Point de référence: introduire dans la fenêtre du menu
les deux coordonnées du point de référence, valider
avec la touche ENT
ú Quitter la fonction de palpage: appuyer sur END
Coin pris comme point de référence – Ne pas prendre en compte
les points palpés pour la rotation de base
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE P
ú Points palpage issus rotation de base?: répondre par la
négative avec la touche NO ENT (question affichée
seulement si vous avez déjà effectué une rotation de
base)
ú Palper deux fois chacune des deux arêtes de la pièce
ú Introduire les coordonnées du point de référence, valider
avec la touche ENT
ú Quitter la fonction de palpage: appuyer sur END
12.2 Initialiser le point de référ
ence a
v
ec palpeurs 3D
P
X=?
Y=?
X
Y
P
X
Y
