PERCAGE (cycle 200)

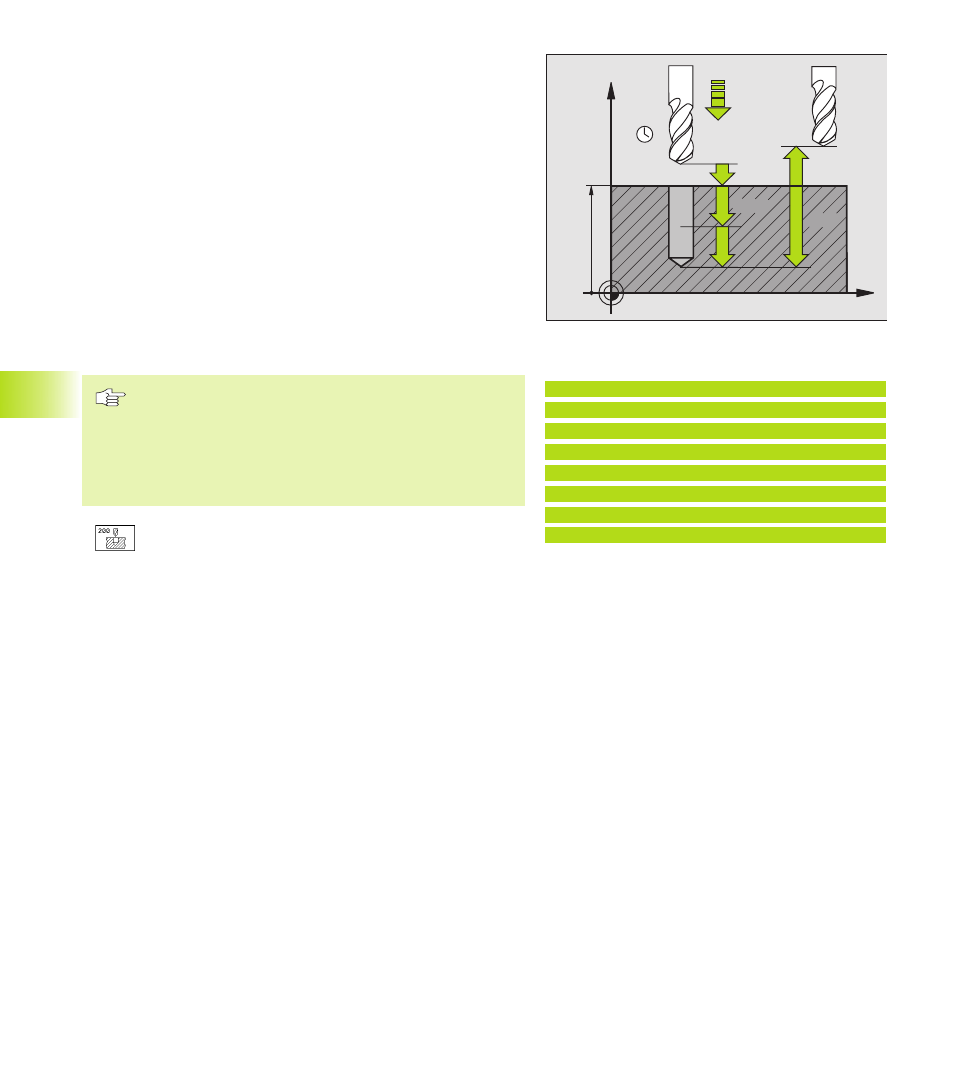

1 La TNC positionne l‘outil dans l‘axe de broche en avance rapide
FMAX, à la distance d'approche au-dessus de la surface de la pièce
2 Suivant l'avance F programmée, l'outil perce jusqu‘à la première
profondeur de passe
3 La TNC rétrace l‘outil avec FMAX à la distance d'approche, exécute
une temporisation - si celle-ci est programmée - puis le déplace à
nouveau avec FMAX à la distance d'approche au-dessus de la
première profondeur de passe
4 Selon l'avance F programmée, l‘outil perce ensuite une autre
profondeur de passe
5 La TNC répète ce processus (2 à 4) jusqu‘à ce que l‘outil ait atteint la
profondeur de perçage programmée
6 Partant du fond du trou, l‘outil se déplace avec FMAX jusqu‘à la
distance d'approche ou – si celle-ci est introduite – jusqu‘à la 2ème
distance d'approche
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point initial
(centre du trou) dans le plan d‘usinage avec correction de
rayon R0.
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur Q201 (en incrémental): distance entre
surface pièce et fond du trou (pointe cônique du foret)
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l‘outil lors du perçage, en mm/min.
ú Profondeur de passe Q202 (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace en
une passe à la profondeur lorsque:
■ Profondeur de passe = profondeur
■ Profondeur de passe > profondeur
La profondeur de perçage n‘est pas forcément un
multiple de la profondeur de passe
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute collision
entre l‘outil et la pièce (matériels de bridage)
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
8.3 Cycles de perçage
Exemples de séquences CN:
7 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COOR. SURFACE
Q204=50 ;2ème DISTANCE D'APPROCHE
