FRAISAGE DE CONTOUR (cycle 16)
Applications
Le cycle 16 FRAISAGE DE CONTOUR permet la finition du contour de
poche.
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point initial
dans l‘axe de broche (distance d'approche au-dessus de la
surface de la pièce).
La TNC effectue séparément chaque contour partiel, y compris en
plusieurs passes si celles-ci ont été programmées.

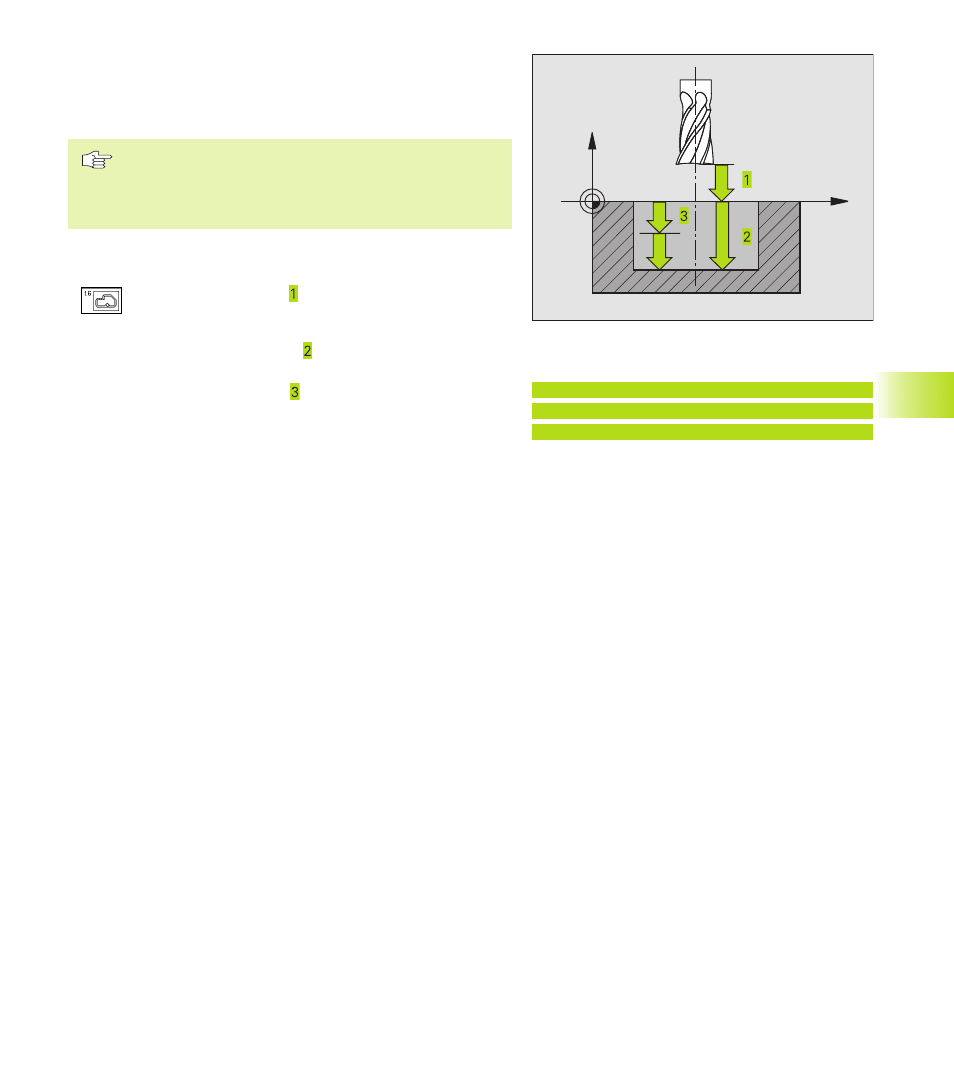

ú Distance d'approche (en incrémental): distance entre
la pointe de l‘outil (position initiale) et la surface de la
pièce
ú Profondeur de fraisage (en incrémental): distance
entre surface de la pièce et fond de la poche
ú Profondeur de passe (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace en
une passe à la profondeur lorsque:
■ Prof. de passe = profondeur de fraisage
■ Prof. de passe > prof. de fraisage
La profondeur de fraisage n‘est pas forcément un
multiple de la profondeur de passe
ú Avance de plongée en profondeur: Avance de plongée
en mm/min.
ú Rotation sens horaire:
DR + : fraisage en avalant avec M3
DR – : fraisage en opposition avec M3
ú Avance: avance de fraisage en mm/min.
8.6 Cycles SL
X
Z
Exemples de séquences CN:
12 CYCL DEF 16.0 FRAISAGE CONTOUR
13 CYCL DEF 16.1 DIST+2 PROF.-25
14 CYCL DEF 16.2 PASSE+5 F150 DR+ F500
