183 TNC 410 HEIDENHAIN
Utilisation
Vous utilisez les tableaux de points zéro
■ pour des opérations d‘usinage répétitives à diverses positions de la
pièce ou
■ pour une utilisation fréquente du même décalage de point zéro.
A l‘intérieur d‘un même programme, vous pouvez programmer les
points zéro soit directement dans la définition du cycle, soit en les
appelant dans un tableau de points zéro.
ú Définir le cycle 7
ú Appuyer sur la softkey d'introduction du numéro de
point zéro, introduire le point zéro, valider avec la touche
FIN
Exemples de séquences CN:
77 CYCL DEF 7.0 POINT ZERO
78 CYCL DEF 7.1 #12
Annulation
■ appeler dans le tableau de points zéro un décalage ayant pour
coordonnées X=0; Y=0 etc.
■ appeler un décalage ayant pour coordonnées X=0; Y=0 etc.
directement avec la définition du cycle.
Sélectionner le tableau de point zéro dans le programme CN
La fonction SEL TABLE vous permet de sélectionner le tableau de
points zéro dans lequel la TNC prélève les points zéro:
ú Fonctions permettant d'appeler le programme: appuyer
sur la touche PGM CALL
ú Appuyer sur la softkey TABLEAU PTS ZERO
ú Introduire le nom du tableau de points zéro, valider avec
la touche END
Editer un tableau de points zéro
Sélectionnez le tableau de points zéro en mode Mémorisation/édition
de programme
ú Appeler la gestion de fichiers: appuyer sur la touche
PGM MGT; cf. également „4.2 Gestion de fichiers“
ú Décalez le champ clair sur un tableau de points zéro au
choix. Validez avec la touche ENT
ú Editer un fichier: cf. Fonctions d'édition d'un tableau
Quitter le tableau de points zéro
ú Appeler la gestion de fichiers et sélectionner un fichier d‘un autre
type, un programme d‘usinage, par exemple
8.8 Cycles de conversion de coordonnées

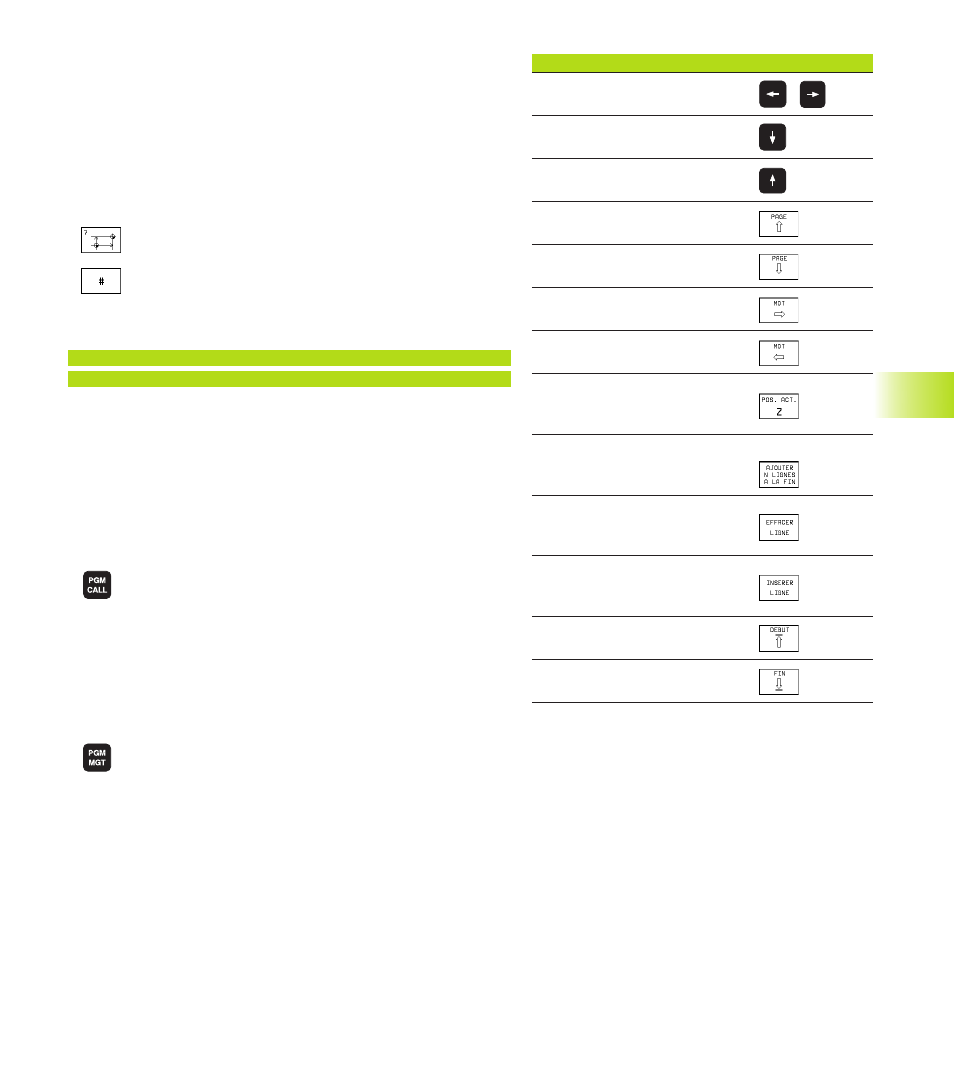

Fonctions d'édition Touche / Softkey
Sélectionner l'axe /
Feuilleter ligne-à-ligne vers le bas
Feuilleter ligne-à-ligne vers le haut
Feuilleter vers le haut
Feuilleter vers le bas
Sauter un mot vers la droite
Sauter un mot vers la gauche
Prendre en compte position
actuelle, ex. pour l'axe Z
Insérer nombre de lignes
possible
Effacer ligne et mettre en
mémoire
Insérer une nouvelle ligne ou
insérer dernière ligne effacée
Sauter au début du tableau
Sauter à la fin du tableau
