177 TNC 410 HEIDENHAIN
Remarques avant que vous ne programmiez
Partant de la position actuelle, la TNC positionne tout
d‘abord l‘outil dans le plan d‘usinage, puis dans l‘axe de
broche au point initial 1.
Pré-positionner l‘outil de manière à éviter toute collision
avec la pièce ou les matériels de bridage.
ú Point initial 1er axe Q225 (absolu): coordonnée du point
Min de la surface à usiner ligne-à-ligne dans l‘axe
principal du plan d‘usinage
ú Point initial 2ème axe Q226 (absolu): coordonnée du
point Min de la surface à usiner ligne-à-ligne dans l‘axe
auxiliaire du plan d‘usinage
ú Point initial 3ème axe Q227 (en absolu): hauteur dans
l'axe de broche à laquelle sera effectué l‘usinage ligne-à-
ligne
ú 1er côté Q218 (incrémental): longueur de la surface à
usiner ligne-à-ligne dans l‘axe principal du plan d‘usinage
(se réfère au point initial du 1er axe)
ú 2ème côté Q219 (incrémental): longueur de la surface à
usiner ligne-à-ligne dans l‘axe auxiliaire du plan d‘usinage
(se réfère au point initial du 2ème axe)
ú Nombre de coupes Q240: nombre de lignes sur
lesquelles la TNC doit déplacer l‘outil dans la largeur
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l‘outil allant de la distance d'approche à
la profondeur de fraisage, en mm/min.
ú Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
ú Avance transversale Q209: vitesse de l‘outil lors de son
déplacement à la ligne suivante, en mm/min.; si vous
vous déplacez obliquement dans la matière,
programmez Q209 inférieur à Q207; si vous vous
déplacez obliquement dans le vide, Q209 peut être
supérieur à Q207
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l‘outil et la profondeur de fraisage pour
le positionnement en début et en fin de cycle

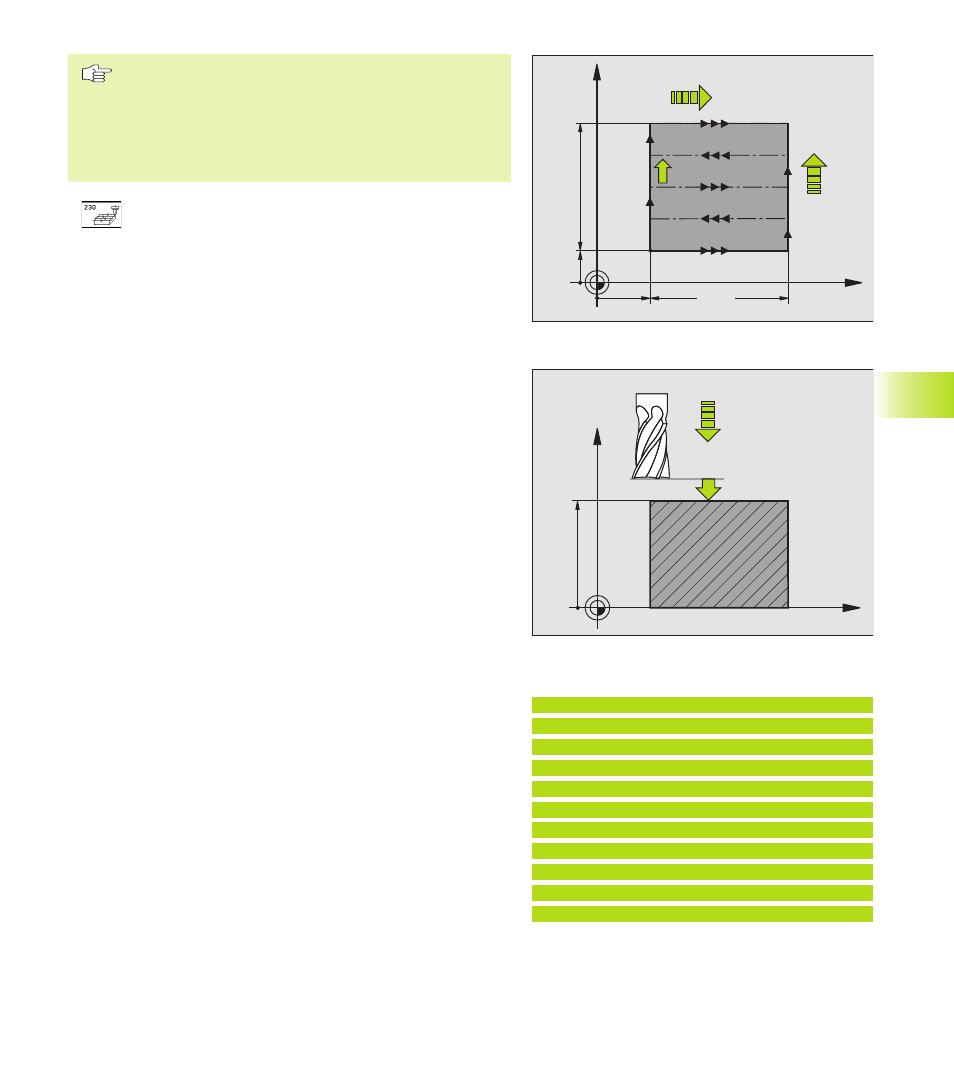

8.7 Cycles d'usinage ligne-à-ligne
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
Exemples de séquences CN:
71 CYCL DEF 230 LIGNE-A-LIGNE
Q225=+10 ;PT INITIAL 1ER AXE
Q226=+12 ;PT INITIAL 2EME AXE
Q227=+2.5 ;POINT INITIAL 3ème AXE
Q218=150
;1er COTE
Q219=75 ;2ème COTE
Q240=25 ;NOMBRE DE COUPES
Q206=150 ;AVANCE PLONGEE PROF.
Q207=500 ;AVANCE FRAISAGE
Q209=200 ;AVANCE TRANSVERSALE
Q200=2 ;DISTANCE D'APPROCHE
