MESURE INTERIEUR RECTANGLE (cycle 423, DIN/ISO : G423) 16.7
16
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013
377
16.7 MESURE INTERIEUR RECTANGLE
(cycle 423, DIN/ISO : G423)
Mode opératoire du cycle
Le cycle palpeur 423 détermine le centre, la longueur et la largeur
d'une poche rectangulaire. Si vous définissez les tolérances
correspondantes dans le cycle, la TNC compare les valeurs
effectives aux valeurs nominales et mémorise les écarts dans les
paramètres-système.

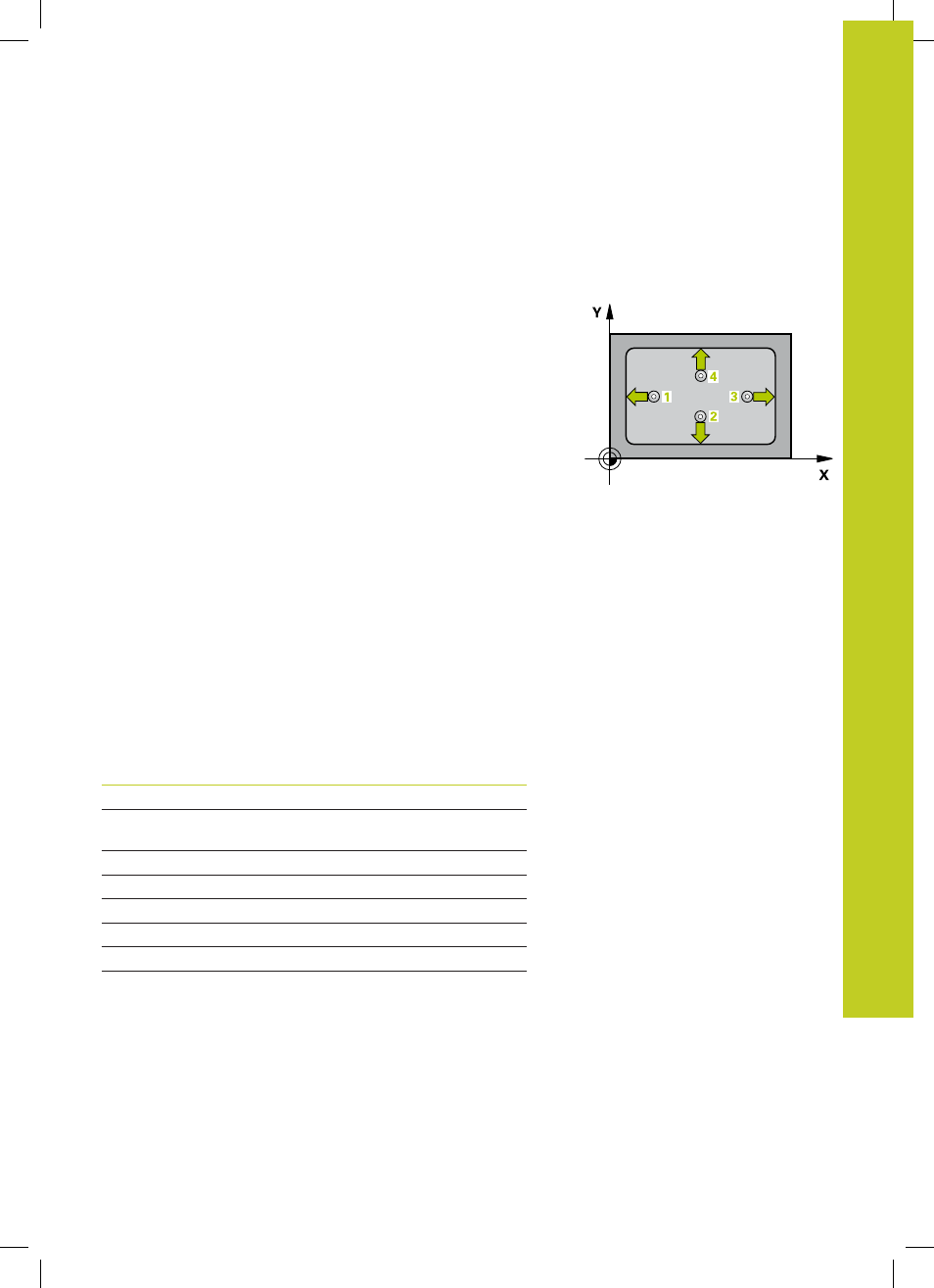

1 La TNC positionne le palpeur au point de palpage 1 en avance
rapide (valeur de la colonne
FMAX) et selon la logique de
positionnement (voir "Exécuter les cycles palpeurs", Page 276).
La TNC calcule les points de palpage à partir des données du
cycle et de la distance d'approche programmée dans la colonne
SET_UP du tableau palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F).
3 Puis, le palpeur se déplace soit paraxialement à la hauteur de
mesure, soit linéairement à la hauteur de sécurité, jusqu'au
point de palpage suivant
2 où il exécute la deuxième opération
de palpage.
4 La TNC positionne le palpeur au point de palpage 3 , puis au
point de palpage 4 et y exécute respectivement la troisième et
la quatrième opération de palpage.
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que les écarts dans les
paramètres Q suivants :
Numéro de
paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe
secondaire
Q154 Valeur effective côté axe principal
Q155 Valeur effective côté axe secondaire
Q161 Ecart centre, axe principal
Q162 Ecart centre, axe secondaire
Q164 Ecart côté axe principal
Q165 Ecart côté axe secondaire
