8
Principes de base

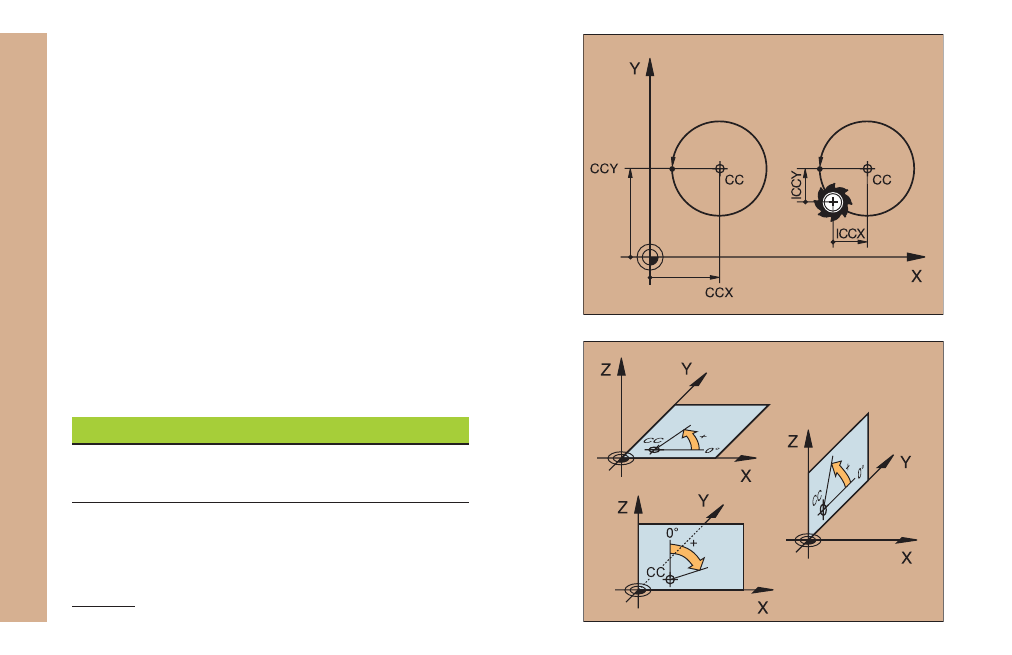

Centre de cercle et pôle: CC
On introduit le centre de cercle CC pour programmer des trajectoires
circulaires à l'aide de la fonction de contournage C (cf. page 17).
Par ailleurs, CC est utilisé comme pôle pour des cotes en coordonnées
polaires.
CC est défini en coordonnées cartésiennes*.
Un centre de cercle ou un pôle CC défini en valeur absolue se réfère
toujours au point zéro pièce.
Un centre de cercle ou un pôle CC défini en valeur incrémentale se
réfère toujours à la dernière position programmée de l'outil.
Axe de référence angulaire
L'angle –tel l'angle des coordonnées polaires PA et l'angle de rotation
ROT– se réfère à l'axe de référence.
Plan d'usinage Axe de référence et sens 0°
X/Y X
Y/Z Y
Z/X Z
*Centre de cercle en coordonnées polaires: voir programmation FlexK
