Cycles pour la conversion de coordonnées
Cycles conversion coordonnées

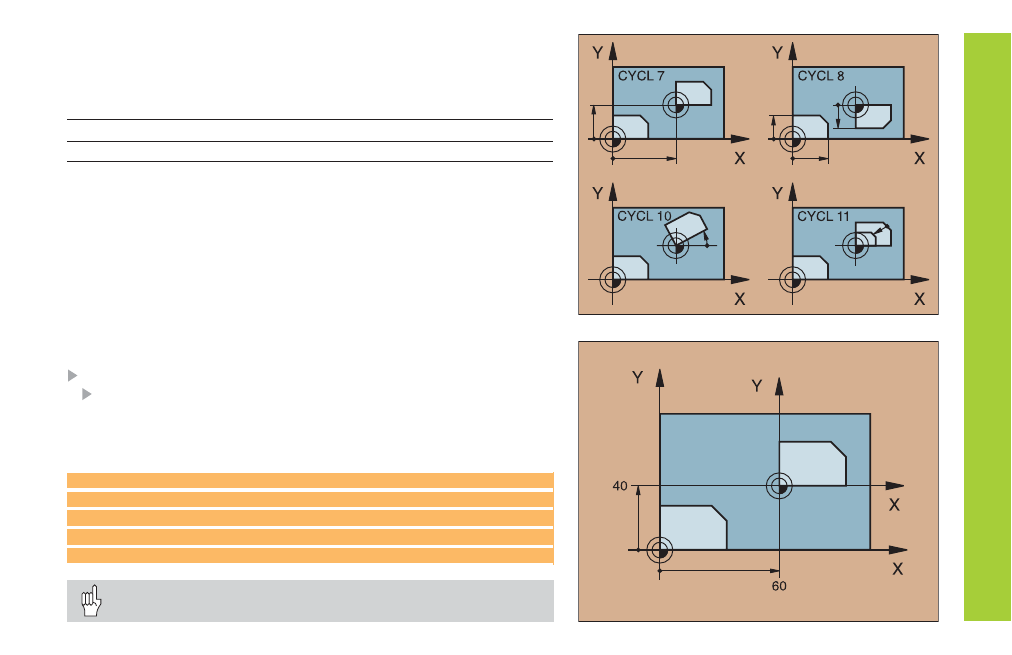

Grâce à ces cycles, les contours peuvent faire l'objet de:
• décalage
Cycle 7 POINT ZERO
• réflexion Cycle 8 IMAGE MIROIR
• rotation (dans le plan) Cycle 10 ROTATION
• agrandissement/réduction Cycle 11 FACTEUR ECHELLE
Les cycles pour la conversion du système de coordonnées sont actifs
dès qu'ils ont été définis et jusqu'à ce qu'ils soient annulés ou
redéfinis. Le contour initial doit être défini dans un sous-programme.
Les valeurs sont introduites, soit en valeur absolue, soit en valeur
incrémentale.
DECALAGE DU POINT ZERO
CYCL DEF: sélectionner le cycle 7 DECALAGE DU POINT ZERO
Introduire les coordonnées du nouveau point zéro
Annulation du décalage de point zéro: nouvelle définition du cycle avec
valeurs d'introduction 0.
9 CALL LBL1
Appeler le sous-programme d'usinage
10 CYCL DEF 7.0 POINT ZERO
11 CYCL DEF 7.1 X+60
12 CYCL DEF 7.2 Y+40
13 CALL LBL1
Appeler le sous-programme d'usinage
Exécuter un décalage de point zéro avant toute autre
conversion du système de coordonnées!
