Poches, tenons et rainures
RAINURAGE (3)
• Le cycle requiert l'utilisation d'une fraise avec denture
frontale (DIN 844) ou préperçage au point initial!
• Le diamètre de la fraise ne doit pas être supérieur à la
largeur de la rainure, ni inférieur à la moitié de sa largeur!
Prépositionnement au centre de la rainure et décalage dans la rainure
avec correction de rayon R0 de la valeur du rayon d'outil.

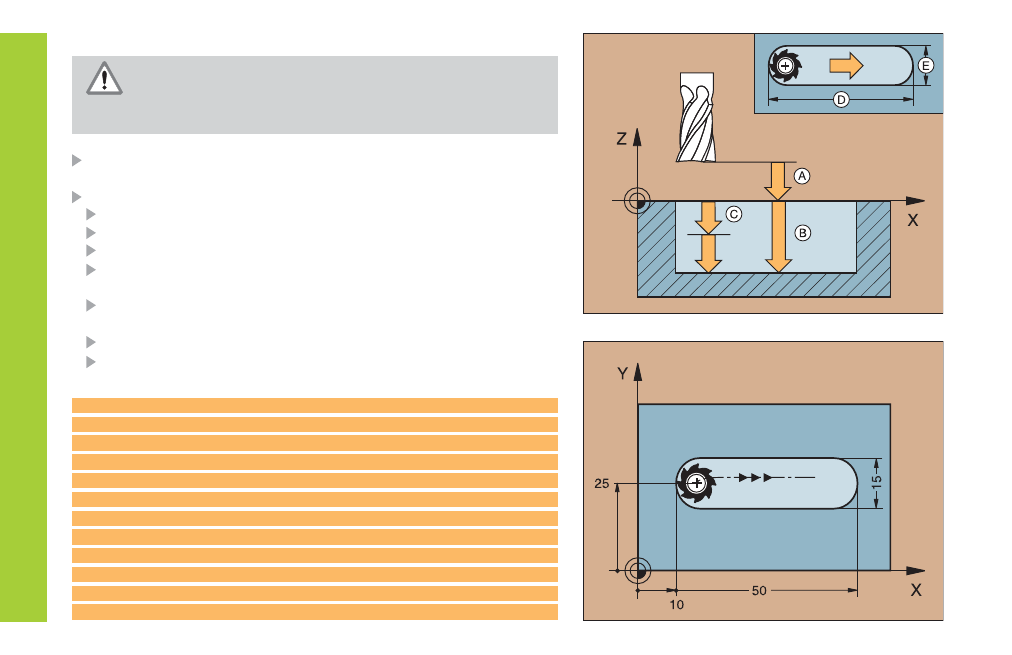

CYCL DEF: Sélectionner le cycle 3 RAINURAGE
Distance d'approche: A
Profondeur de fraisage: profondeur de la rainure: B
Profondeur de passe: C
Avance lors de la plongée en profondeur: vitesse de
déplacement lors de la plongée
1ère longueur laterale: longueur de la rainure: D
Définir la première direction de coupe avec son signe
2ème longueur laterale: largeur de la rainure: E
Avance (pour le fraisage)
10 TOOL DEF 1 L+0 R+6
11 TOOL CALL 1 Z S1500
12 CYCL DEF 3.0 RAINURAGE
13 CYCL DEF 3.1 DIST. 2
14 CYCL DEF 3.2 PROF. -15
15 CYCL DEF 3.3 PASSE 5 F80
16 CYCL DEF 3.4 X+50
17 CYCL DEF 3.5 Y+15
18 CYCL DEF 3.6 F120
19 L Z+100 R0 FMAX M6
20 L X+16 Y+25 R0 FMAX M3
21 L Z+2 M99
