Principes de base
Initialisation du point de référence sans palpeur 3D

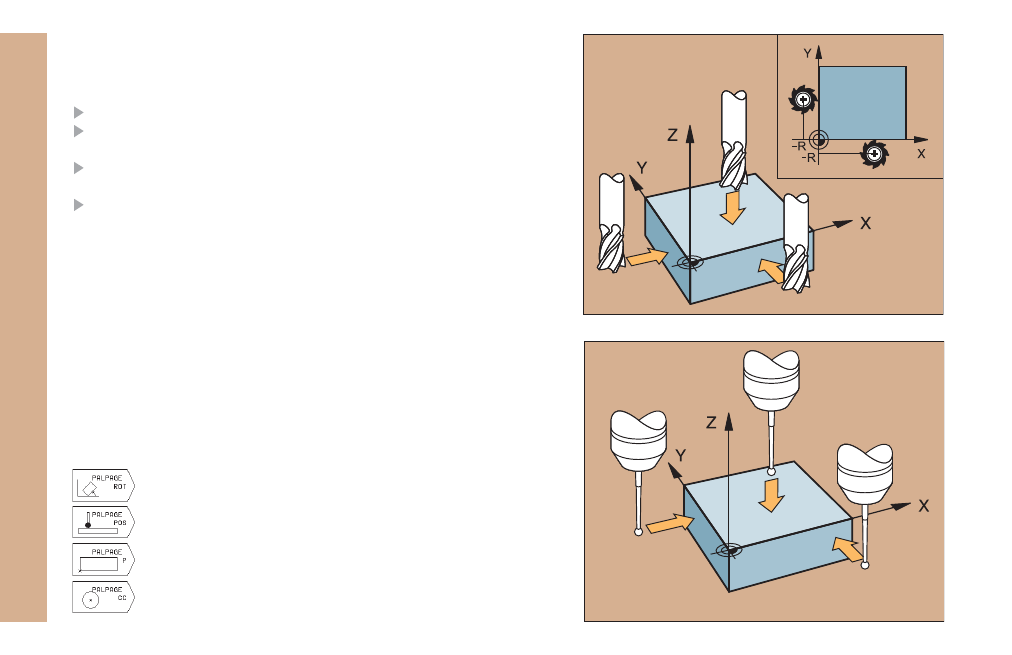

Pour initialiser un point de référence, l'affichage de la TNC est initialisé
sur les coordonnées d'une position pièce connue:
Placer l'outil zéro dont le rayon est connu
Sélectionner le mode de fonctionnement mode manuel ou
manivelle electronique
Affleurer la surface de référence dans l'axe d'outil et
introduire la longueur de l'outil
Affleurer les surfaces de référence dans le plan d'usinage et intro-
duire la position du centre de l'outil
Initialisation du point de référence avec palpeur 3D
Le palpeur 3D de HEIDENHAIN permet d'initialiser le point de
référence de manière à la fois simple, rapide et précise.
Dans les modes de fonctionnement mode manuel et manivelle
electronique, on dispose des modes de fonctionnement suivants:
Rotation de base
Initialisation du point de référence dans un axe au choix
Initialisation d'un coin comme point de référence
Initialisation d'un centre de cercle comme point de référence
