Ccycles de perçage

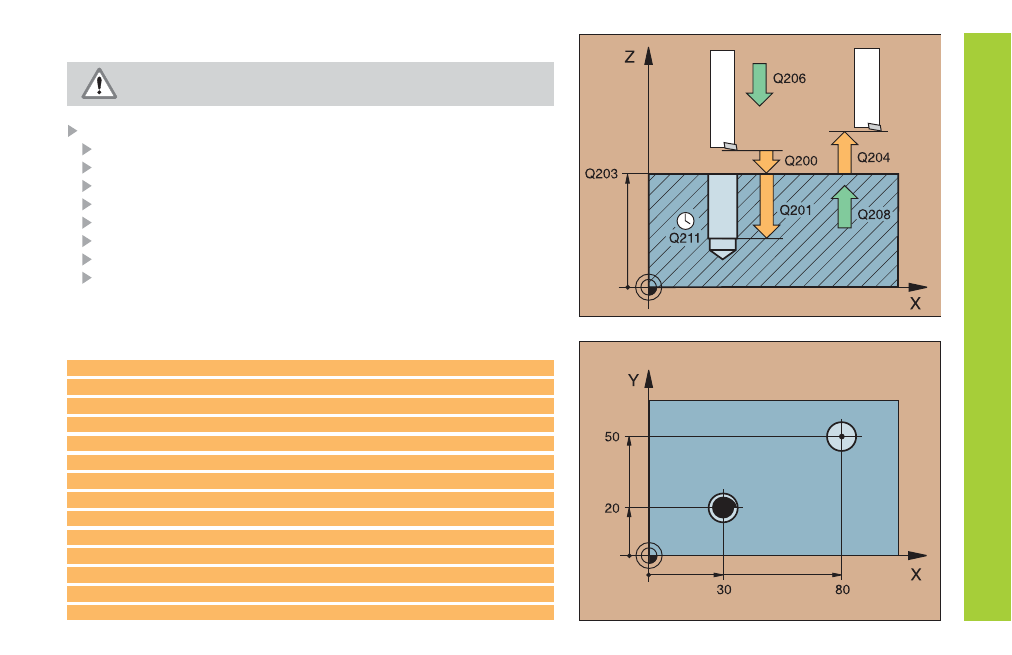

ALESAGE AVEC ALESOIR (202)
Risque de collision! Sélectionner le sens de dégagement de
l'outil de manière à ce que l'outil s'éloigne du bord du trou!
CYCL DEF: Sélectionner le cycle 202 ALESAGE AVEC ALESOIR
Distance d'approche: Q200
Profondeur: Distance surface pièce – fond du trou: Q201
Avance de plongée: Q206
Temporisation en bas: Q211
Avance de retrait: Q208
Coord. surface de la pièce: Q203
2ème distance d'approche: Q204
Sens de degagement (0/1/2/3/4) au fond du trou: Q214
La TNC positionne l'outil automatiquement dans l'axe d'outil.
11 CYCL DEF 202 ALESAGE AVEC ALESOIR
Q200 = 2 ;DISTANCE D'APPROCHE
Q201 = -15 ;PROFONDEUR
Q206 = 100 ;AVANCE PLONGEE PROF.
Q211 = 0,5 ;TEMPO. EN BAS
Q208 = 250 ;AVANCE RETRAIT
Q203 = +0 ;COORD. SURFACE PIECE
Q204 = 100 ;2. DIST. D'APPROCHE
Q214 = 1 ;SENS DEGAGEMENT
12 L Z+100 R0 FMAX M6
13 L X+30 Y+20 FMAX M3
14 CYCL CALL
15 L X+80 Y+50 FMAX M99
16 L Z+100 FMAX M2
