Principes de base
Numero d’outil
Longueur d’outil L
Rayon d'outil R

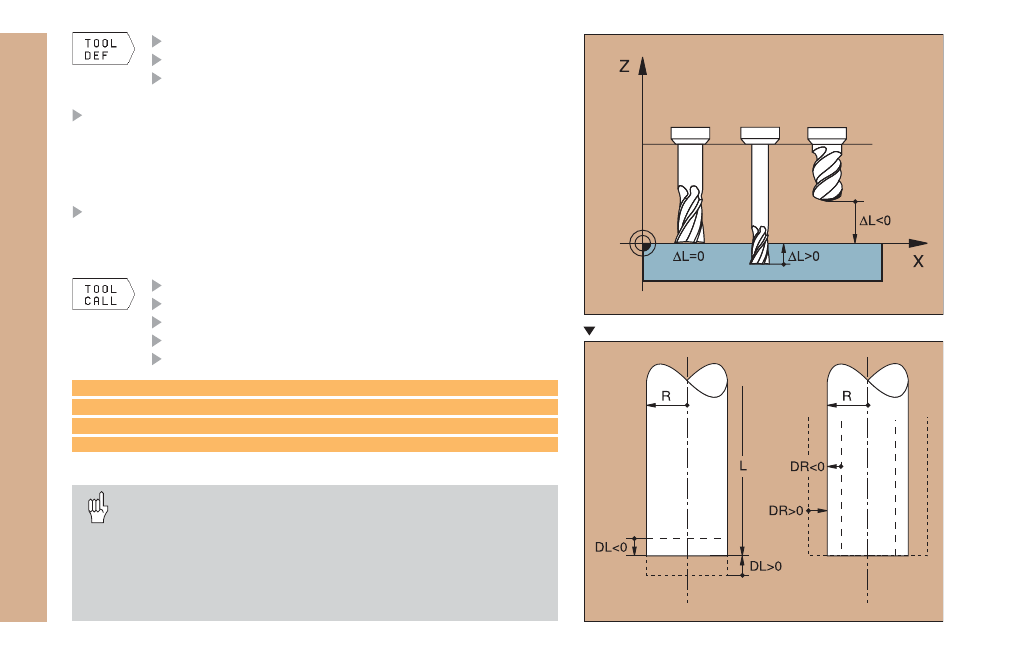

La longueur d'outil est à programmer comme différence de longueur
∆L par rapport à l'outil zéro:
∆L>0: Outil plus long que l'outil zéro
∆L<0: Outil plus court que l'outil zéro
Déterminer la longueur réelle de l'outil à l'aide d'un appareil de
préréglage d'outils; on programme la longueur ainsi obtenue.
Appeler les données de l'outil
Numero d’outil
Axe de broche parallele: Axe d'outil
Vitesse de rotation broche S
Surepaisseur pour longueur d’outil DL (ex. usure)
Surepaisseur pour rayon d’outil DR (ex. usure)
Surépaisseurs des fraises
3 TOOL DEF 6 L+7.5 R+3
4 TOOL CALL 6 Z S2000 DL+1 DR+0.5
5 L Z+100 R0 FMAX
6 L X-10 Y-10 R0 FMAX M6
Changement d'outil
• En abordant la position de changement de l'outil, veiller à
éviter tous risques de collision!
• Avec la fonction M, définir le sens de rotation de la broche:
M3: Rotation à droite
M4: Rotation à gauche
• Surépaisseurs pour rayon ou longueur d’outil:
± 99,999 mm max.!
