4
Principes de base
Principes de base
P r o g r a m m e s / t a b l e a u x
La TNC mémorise les programmes et tableaux dans des fichiers.
La désignation des fichiers comporte deux éléments:
3546351.H
Nom du fichier Type de fichier
Longueur max.: cf. tableau ci-contre
8 caractères
Ouverture d'un nouveau programme d'usinage
Introduire le nom du nouveau fichier
Ouvrir le programme en dialogue Texte clair
Sélectionner l'unité de mesure (mm ou pouce)

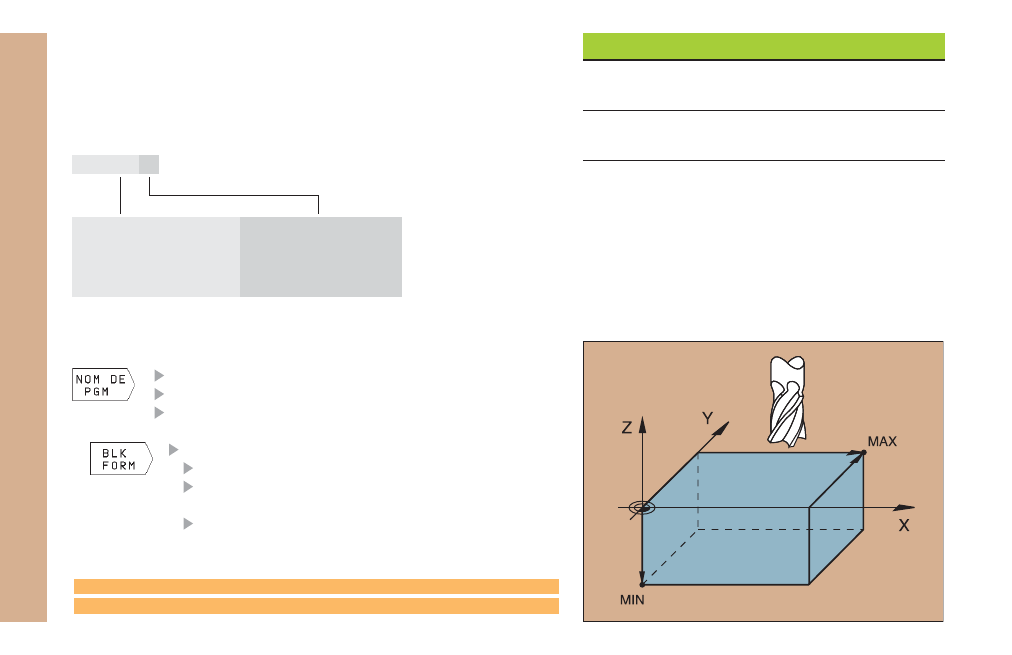

Définir la pièce brute (BLK-form) pour le graphisme:
Indiquer l'axe de broche
Coordonnées du point MIN:
la plus petite coordonnée de X, Y et Z
Coordonnées du point MAX:
la plus grande coordonnée de X, Y et Z
Fichiers dans la TNC Type de fichier
P r o g r a m m e s
• en format HEIDENHAIN
. H
Tableau pour les
• outils
TOOL .T
1 BLK FORM 0.1 Z X+0 Y+0 Z-50
2 BLK FORM 0.2 X+100 Y+100 Z+0
