74
Entretien

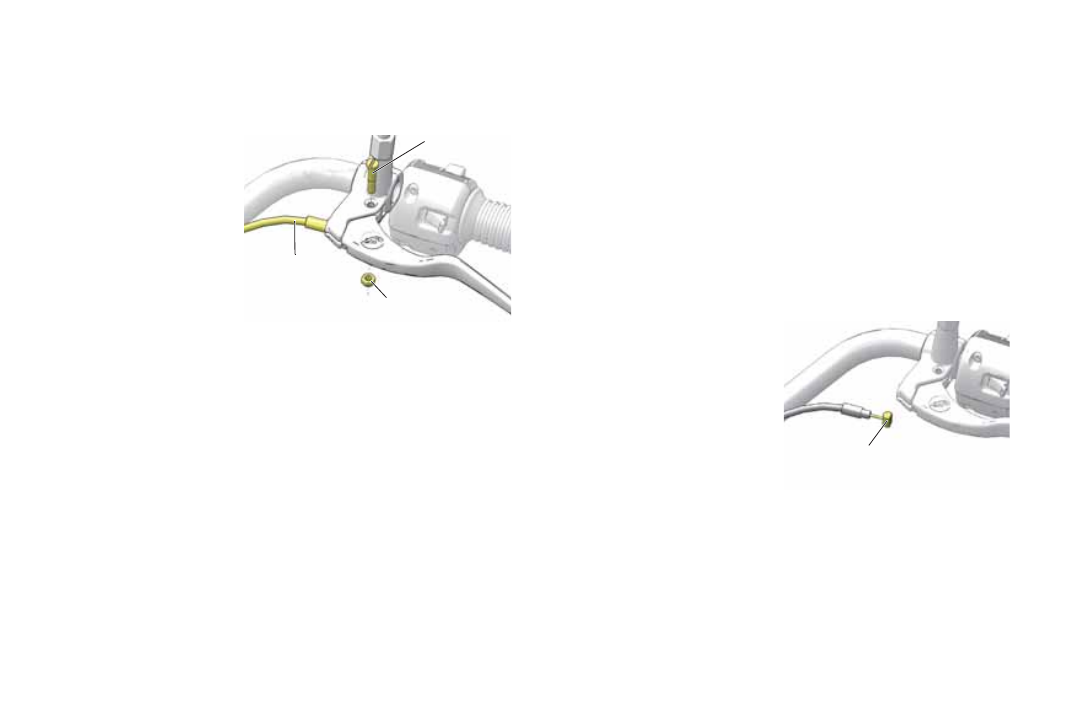

Lubrification du levier d’embrayage
mécanique
1. Retirez l’écrou du
pivot et la vis du
levier d’embrayage.
Déconnectez le
câble d’embrayage
du levier
d’embrayage.
Câble
d’embrayage
Écrou du pivot
Vis du pivot
2. Retirez la vieille
graisse et la saleté
du levier et du boî-
tier. Lubrifiez le
levier d’embrayage
et la vis du pivot
avec de la graisse d’assemblage ou de la graisse
tout usage.
3. Reconnectez le câble d’embrayage. Retenez la vis et
serrez l’écrou.
Couple : 10,8 N·m (96 lb·po)
4. Réglez le jeu libre du levier d’embrayage. Consultez la
page 73.
5. Serrez l’écrou de réglage et faites glisser le couvercle de
protection sur le régleur.
Lubrification du câble d’embrayage
mécanique
Lubrifiez les extrémités du câble de commande du cylindre
aux intervalles recommandés dans le tableau d’entretien
périodique à partir de la page 56.
AVIS : Le câble d’embrayage a été lubrifié en usine. Une lubrifica-
tion supplémentaire pourrait nuire à la performance du
câble. Remplacez l’ensemble de câble d’embrayage s’il est
coincé ou collé. NE lubrifiez PAS entre le câble et la gaine.
Vérifiez si l’acheminement est approprié et le mouvement est
facile. Vérifiez si l’enveloppe externe est endommagée et si
les câbles exposés sont effilochés, pliés ou corrodés.
Remplacez tous les câbles endommagés, collants ou lâches.
1. Déconnectez le câble au
niveau du levier
d’embrayage et du carter
de chaîne primaire.
Extrémité
du cylindre
2. Lubrifiez les extrémités du
cylindre avec de la
graisse tout usage.
3. Reconnectez le câble et
réglez le jeu libre au
besoin.
