CA-10 SATEL 11
la programmation des réglages erronés pourra entraîner un dysfonctionnement de la
centrale. La réception des données par la centrale est confirmée par deux bips courts. Quand
tous les couples sont déjà programmés, on quitte la fonction ce qui est signalé par quatre bips
courts et un bip long.
La touche [*] permet de quitter la fonction à l’instant voulu. Les modifications des données en
cours d’affichage sont omises.
Fonctions décimales (DEC) dans les claviers de type LCD
Dans les fonctions qui programment plusieurs paramètres numériques, les touches
ST
sélectionnent le paramètre à programmer, la touche
W
efface le caractère avant le curseur,
tandis que la touche
X
annule le changement du paramètre courant. La nouvelle valeur du
paramètre est indiquée à l’aide des touches numériques.
La touche [*] permet de quitter la fonction à l’instant voulu sans introduire des changements.
Fonctions hexadécimales (HEX) dans les claviers de type LED
Lors de la programmation des
fonctions hexadécimales, les
voyants 1-4 indiquent en binaire le
premier chiffre HEX, les voyants
5-8 le deuxième chiffre et les
voyants 9-12 affichent le compteur
des couples de chiffres (voir figure
1).
La programmation via une fonction
de ce type consiste à saisir un
paramètre (deux chiffres HEX) et à
le valider par la touche [#]. Pour
les valeurs de chiffres 0-9, il suffit
d’appuyer sur la touche convenabl
e, les caractères A-F sont saisis à
l’aide des combinaisons de
touches [*] et [0]-[5] (soit A=[*][0],
B=[*][1] et ainsi de suite). L’appui
sur la touche [*] fera clignoter les
voyants affichant le chiffre qui sera
changé suite à l’appui sur une des
touches [0]-[5].
La combinaison des touches [*][#]
permet d’interrompre la
programmation en négligeant les
modifications appliquées aux
données en cours d’affichage.
Nota: Lors de la programmation dans les claviers de type LED aussi bien d’une fonction
décimale qu’une fonction hexadécimale, les appuis successifs sur les touches
numériques ne feront qu’enregistrer un chiffre convenable aux voyants (l’état des
voyants 1-4 et 5-8 est changé en alternance). Seulement l’appui sur la touche [#] fera
mémoriser l’état du paramètre affiché sur les voyants.

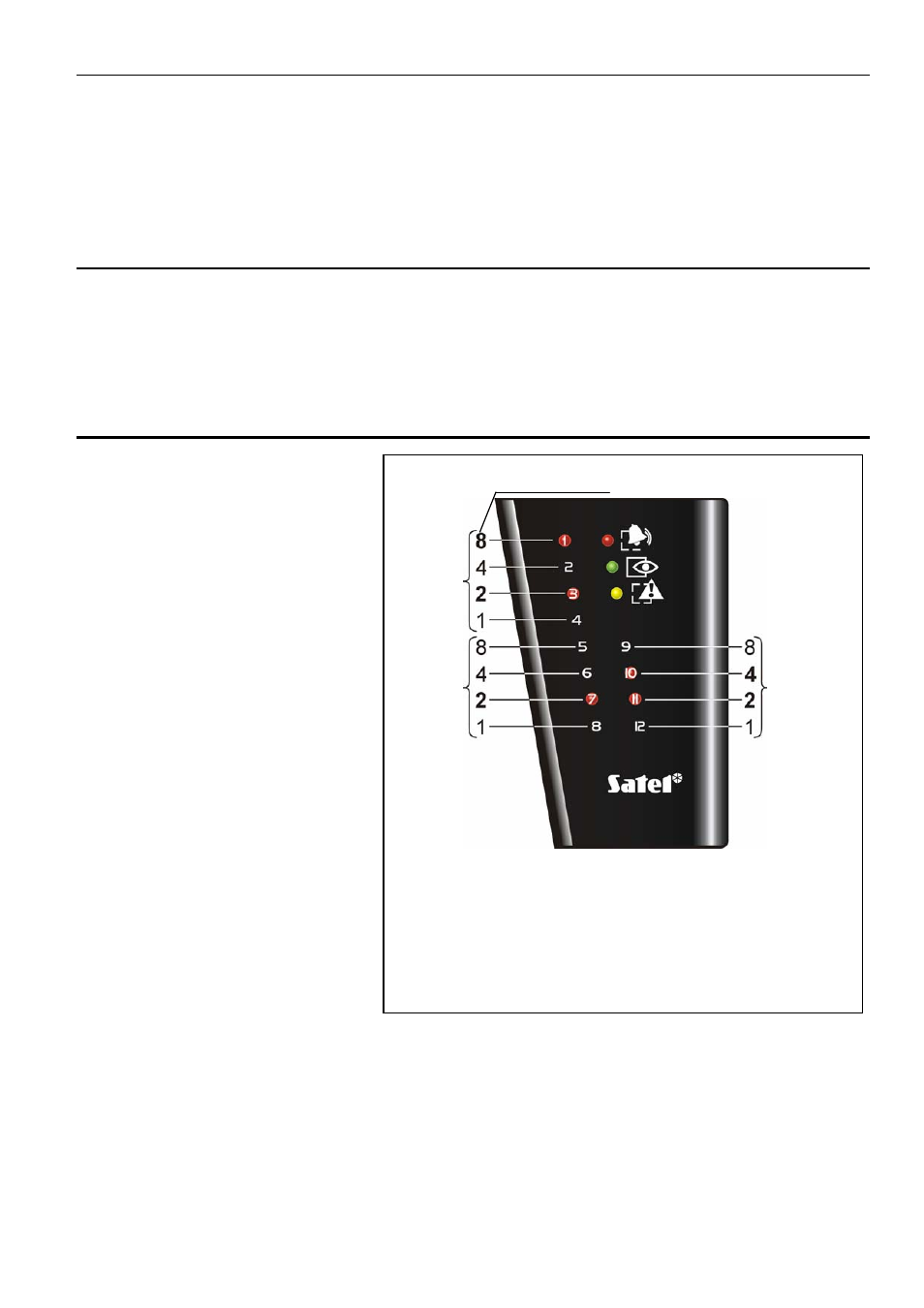

Figure 1. Mode de lecture des données depuis les
voyants LED sur l’exemple d’un clavier de
type CA 10 KLED. Le sixièmeparamètre est
en cours de programmation (compteur = 6),
les voyants 1-8 indiquent la valeur actuelle
du paramètre égale à A2 (HEX).
1 chiffre
compteur
2 chiffre
poids d’un bit
