SATEL INT-R 3
3 - connecteur aux applications futures.
4 - voyant informant sur l’état du relais (lorsque le relais est actif, le voyant est allumé).
5 - voyant allumé indique la présence de l’alimentation.
6 - bornes pour raccorder le lecteur A (voir : R ACCORDEMENT DE LECTEURS ).
7 - bornes pour raccorder le lecteur B (voir : R ACCORDEMENT DE LECTEURS ).
8 - entrée de type NO pour commander le relais (permet d’ouvrir la porte sans l’aide
du lecteur).
9 - entrée de type NC pour contrôler l’état de la porte (si elle n’est pas utilisée, elle doit être
court-circuitée à la masse).
10 - masse.
11 - bornes du relais :
C - borne commune ;
NO - borne normalement ouverte ;
NC - borne normalement fermée.
12 - bornes du circuit de sabotage. Les bornes doivent être fermées, si le circuit
de sabotage n’est pas relié aux bornes.
13 - bornes du bus de communication.
14 - entrées / sorties d’alimentation +12 V DC.
15 - masse.
16 - bornes du bus RS-485.
2.2 Sélection du mode de fonctionnement du module
Le dispositif peut fonctionner comme :
I - module d’extension CA-64 SR pour lecteurs de série CZ-EMM (CZ-EMM, CZ-EMM2,
CZ-EMM3 et CZ-EMM4) fabriqués depuis mai 2005 réglage d’usine ;
II - module d’extension CA-64 SR pour lecteurs CZ-EMM fabriqués depuis mai 2005 ;
III - module d’extension CA-64 SR pour lecteurs avec l’interface WIEGAND 26 ;
IV - module d’extension CA-64 DR pour lecteurs de puces DALLAS.
Pour changer le mode de fonctionnement du module, procéder comme suit :
1. Couper la tension du module, si elle est activée.
2. Régler les micro-interrupteurs DIP-switch de façon requis pour le mode
de fonctionnement sélectionné (voir : figure 2).

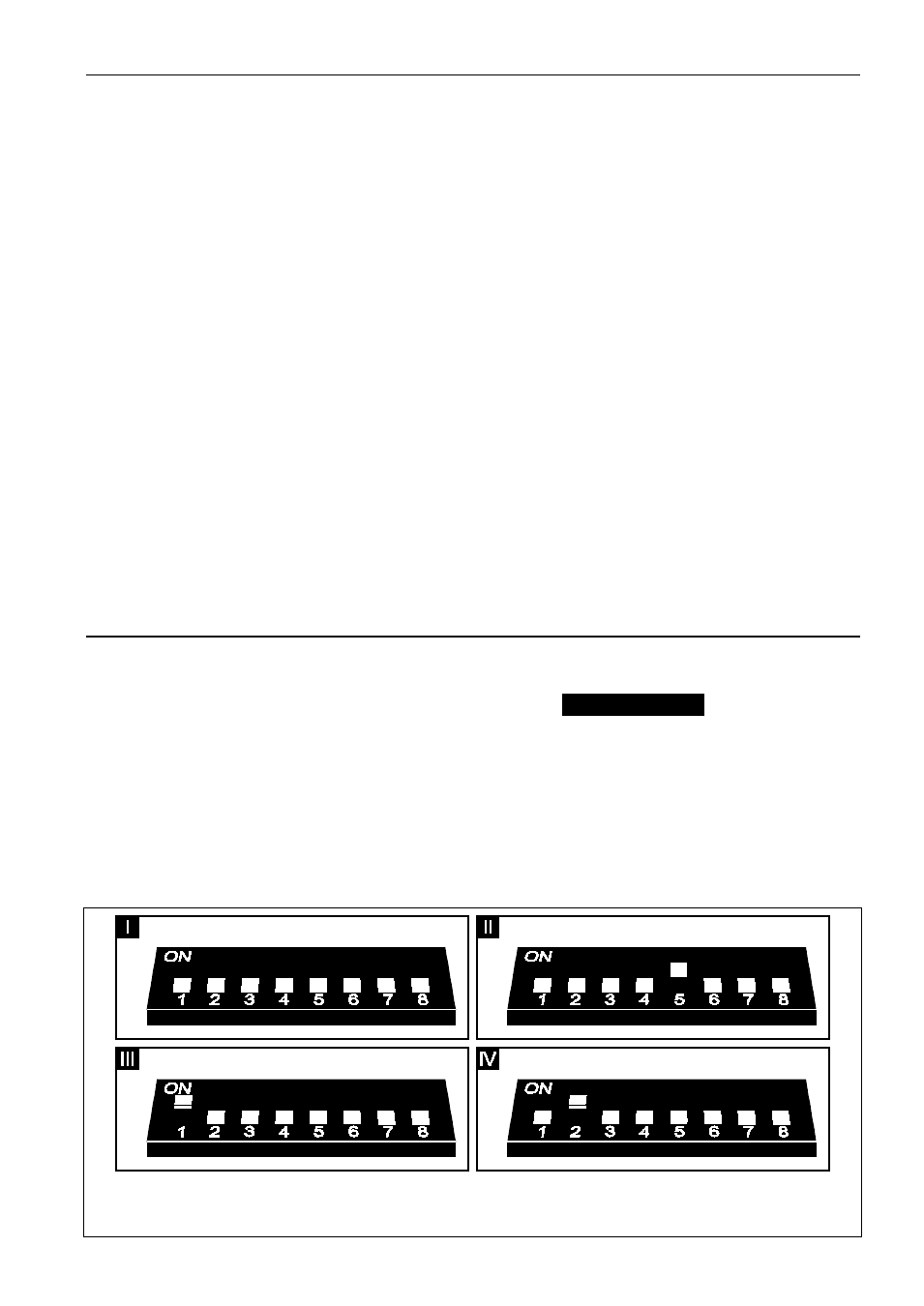

Fig. 2. Mode de réglage des micro-interrupteurs DIP-switch pour les modes
de fonctionnement décrits ci-dessus.
