2

INT-R

SATEL

5. Brancher des lecteurs aux bornes correspondantes (voir : B

RANCHEMENT DES LECTEURS

).

6. Brancher le détecteur de contrôle de la porte aux bornes IN et COM.

7. Brancher la serrure électromagnétique aux relais de la porte.

8. Si la porte doit être ouverte à l’aide du bouton monostable, raccorder le bouton

aux bornes ON et COM.

9. Raccorder les fils du contact d’autoprotection du boitier aux bornes TMP et COM

(ou fermer la borne TMP avec la borne COM).

10. Brancher les fils d’alimentation aux bornes +12V et COM. Si la distance de la centrale est

inférieure à 300 mètres, le module d’extension peut être directement alimenté depuis
la centrale. Si cette distance est plus grande, le module d’extension doit être alimenté par
une autre source d’alimentation située plus près (un bloc d’alimentation ou un module
d’extension avec bloc d’alimentation).

11. Remettre le système sous tension.

12. Activer la fonction d’identification dans la centrale d’alarme. Selon le mode

de fonctionnement sélectionné, le module d’extension sera identifié comme CA-64 SR
(module d’extension de lecteurs de cartes de proximité) ou CA-64 DR (module
d’extension de lecteurs de puces DALLAS).

2.1 Carte électronique

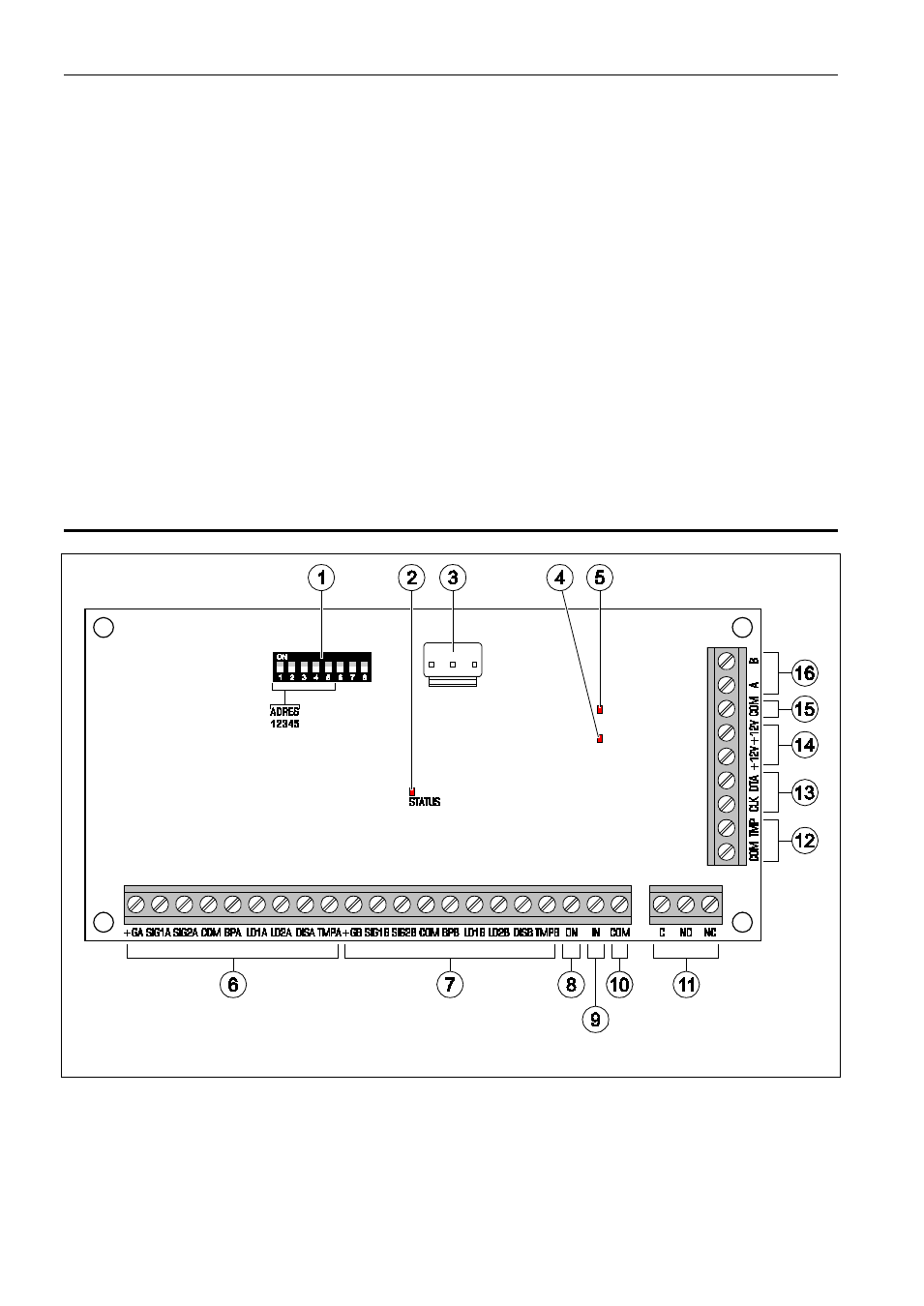

Fig. 1. Vue de la carte électronique.


Légende de la figure 1 :

1 - kit de micro-interrupteurs de type DIP-switch pour définir l’adresse individuelle

du module.

2 - voyant LED informant sur la communication avec la centrale :

− le voyant clignote – échange de données avec la centrale ;
− le voyant est allumé – absence de communication avec la centrale.
