4 INT-VG SATEL
La position de l’interrupteur 6 est sans importance.
L’interrupteur 7 permet de déterminer quel module sera identifié par la centrale :
OFF – INT-VG (géré par les centrales VERSA en version du logiciel 1.02 ou ultérieur
et les centrales INTEGRA avec le logiciel en version 1.10 ou ultérieure) – toutes
les fonctions ;
ON – CA-64 SM (géré par les toutes les versions des centrales INTEGRA et VERSA) –
uniquement la fonction de messagerie vocale.
Note : Si deux modules INT-VG sont connectés aux centrales INTEGRA 64 ou INTEGRA
128, l’interrupteur 7 ne peut être réglé en position OFF que dans un des modules.
L’interrupteur 8 est utilisé pour désactiver la fonction d’enregistrement des messages à l’aide
du microphone intégré :
ON – enregistrement activé ;
OFF – enregistrement désactivé.

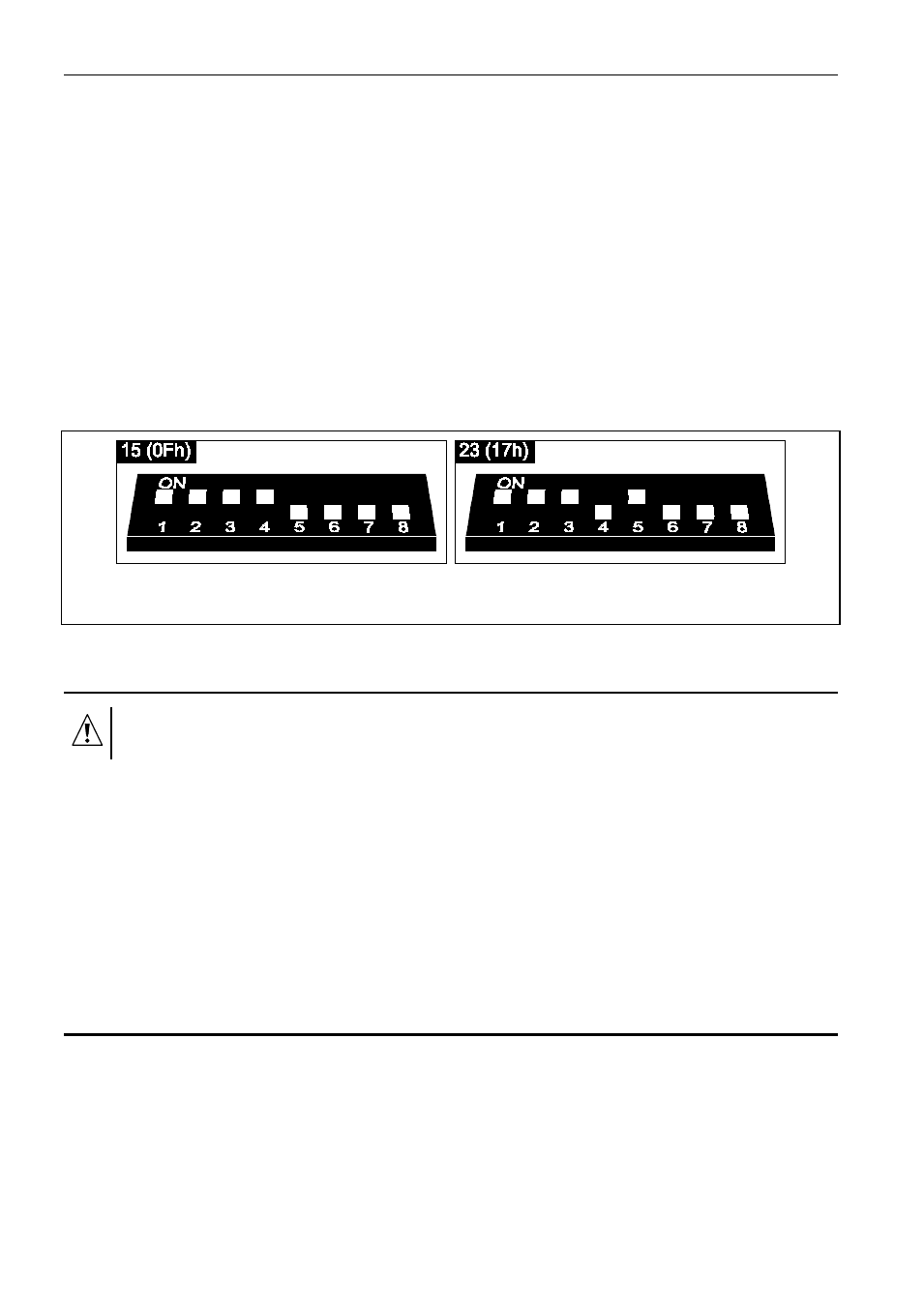

Fig. 2. Exemples de positionnement des micro-interrupteurs. L’adresse 23 (17h) est requise
pour le fonctionnement avec la centrale VERSA.
4. Installation et mise en marche
Mettre le système d’alarme hors tension avant d’effectuer tous raccordements
électriques.
1. Fixer le module dans le boîtier de la centrale d’alarme.
2. Raccorder des bornes CLK et DTA aux bornes correspondantes du bus
de communication de la centrale d’alarme. Pour effectuer des raccordements, utiliser
un câble de type non blindé droit.
3. Raccorder la fiche type PIN5 à la prise dédiée sur la carte électronique de la centrale
d’alarme.
4. A l’aide des micro-interrupteurs type DIP-switch, définir l’adresse du module.
5. Mettre le système d’alarme sous tension.
6. Activer la fonction d’identification dans la centrale.
5. Enregistrement des messages de notification
1. Mettre le huitième interrupteur DIP-switch en position ON.
2. En appuyant sur le bouton MSG. NO, sélectionner le numéro du message à enregistrer.
Le numéro du message est affiché sur les voyants LED comme indiqué dans le tableau 1.
3. Appuyer sur le bouton REC (voyant REC s’allumera) et dicter le contenu du message
au microphone. Le niveau d’enregistrement est automatiquement réglé. L'enregistrement
prendra automatiquement fin après 16 secondes (voyant REC s’éteindra).
