2 INT-VG SATEL
3. Carte électronique

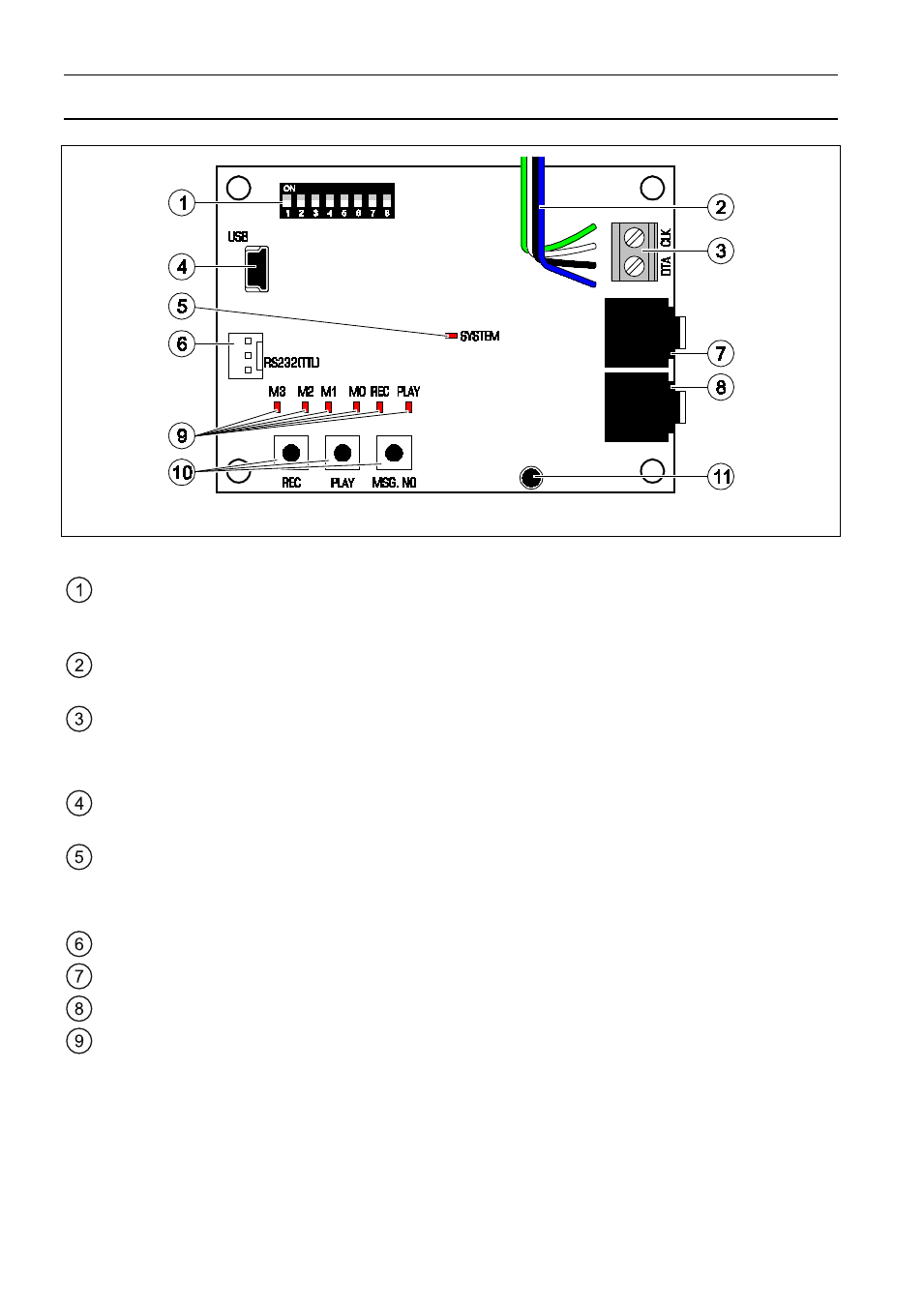

Fig. 1. Carte électronique du module.
Légende de la figure 1:
kit de micro-interrupteurs de type DIP-switch pour définir l’adresse individuelle
et désactiver l'enregistrement des messages à l’aide du microphone intégré (voir :
chapitre Interrupteurs
DIP- SWITCH ).
fils pour la fiche type PIN5 servant à raccorder le module à la prise dédiée sur la carte
électronique (prise pour raccordement le module de synthèse vocale).
bornes pour raccordement le module au bus de communication de la centrale :
CLK - horloge ;
DTA - données.
prise USB MINI-B permettant le raccordement du module à un ordinateur
et la programmation.
voyant LED SYSTEM informant sur la communication avec la centrale :
− le voyant clignote – échange de données avec la centrale ;
− le voyant est allumé – absence de communication avec la centrale.
connecteur utilisé au processus de production.
prise casque permettant la lecture des messages.
prise casque permettant l’écoute de la ligne téléphonique.
voyants LED informant de messages vocaux :
− M3, M2, M1, M0 – présente le numéro du message enregistré ou lu au format binaire
(voir tableau 1) ;
− REC – allumé quand le message est en cours d’enregistrement ;
− PLAY – allumé lorsque le message est en cours de lecture.
