Hypertherm Powermax1000 Rev.1 Manuel d'utilisation
Page 78
6-5
1
CI DE COMMANDE
PCB3
DEL DE DIAGNOSTIC
SIGNAL D’AMORÇAGE VALIDE
TRANSFERT
DÉFAILLANCE DE L’AUTODIAGNOSTIC
(CLIGNOTEMENT TOUTES LES SECONDES)
TORCHE BLOQUÉE EN POSITION OUVERTE
(VISIBLE PENDANT LES 15 SECONDES QUI SUIVENT
L’ÉVÉNEMENT)
RECHANGE
CÂBLE RUBAN 40 POSITIONS
MONTER LE CAVALIER DE L’APPAREIL 108056 CE UNIQUEMENT
INTERVERROUILLAGE DE SÛRETÉ DE L’ONDULEUR
(VISIBLE PENDANT LES 15 SECONDES QUI SUIVENT
L’ÉVÉNEMENT)
APPAREIL 80 A
APPAREIL 60 A
087000(Domestique)
087007(CE)
083169(Domestique)
083170(CE)
TENSION D’ENTRÉE
200–600V c.a.
230–400V c.a.
200–600V c.a.
230–400V c.a.
mono-/triphasé
triphasé
mono-/triphasé
triphasé
Vbus (V c.a. < 540 V c.a.)
750
750
750
750
Vbus (V c.a. < 541V c.a.)
1.41 X V c.a.
—
1.41 X V c.a.
—
CORDON
129652
129653
129652
129726
GROUPE DE FILS
123607
129683
129732
129739
CÂBLE D’INTERFACE MACHINE
123603
123603
123603
123603
INTERRUPTEUR D’ALIMENTATION (S1)
003206
003206
005257
005257
FILTRE (PCB1)
—
041660
—
041773
CI D’ALIMENTATION (PCB2)
041667
041667
041746
041746
CI DE COMMANDE (PCB3)
041663
041707
041709
041710
CAPTEUR DE TEMPÉRATURE (PCB4)
041723
041723
041713
041713

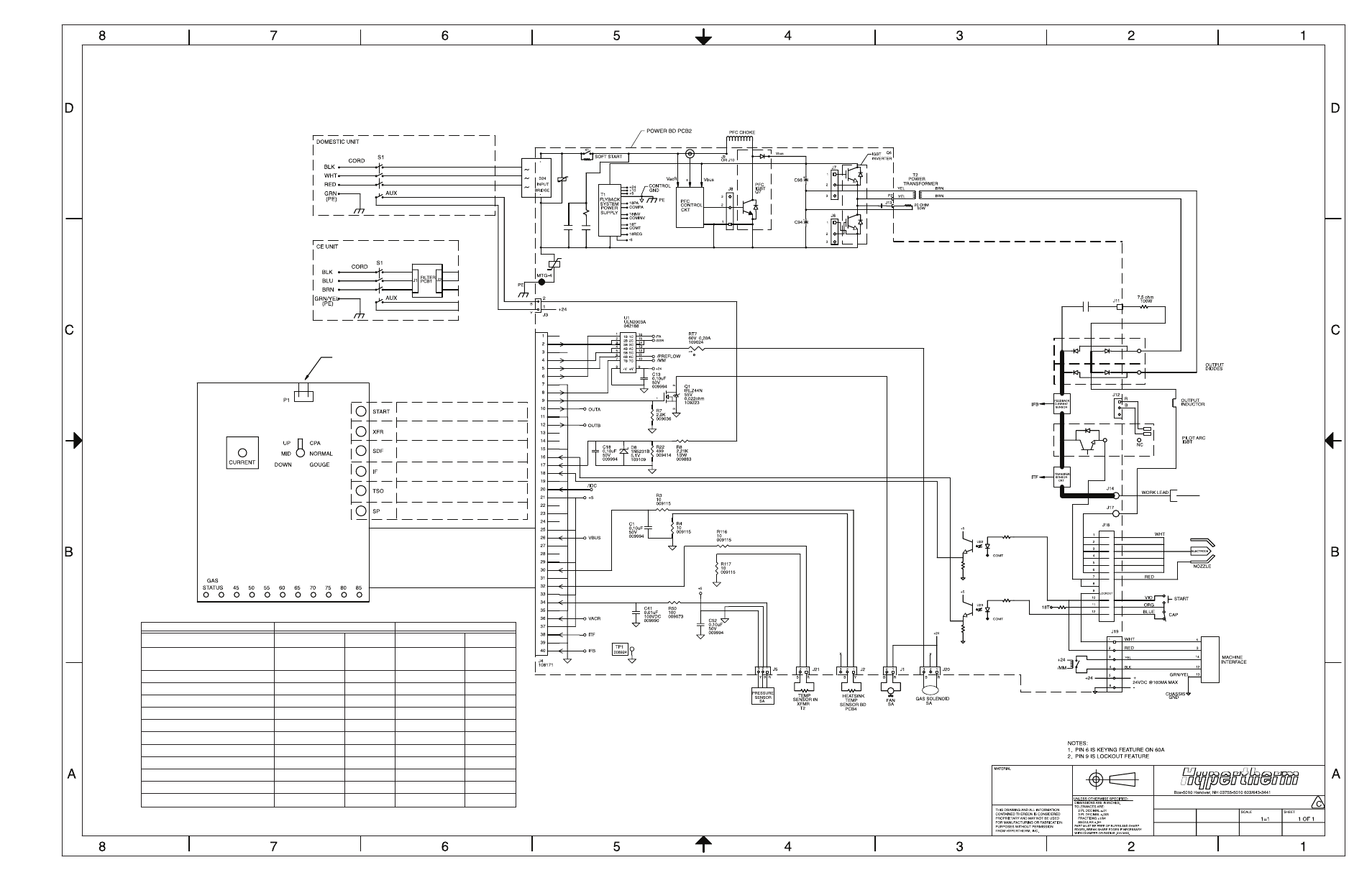

SCHÉMAS DE CORRESPONDANCE
013341
013341
013341
013341
