powermax1000
Service manuel 3-37
ENTRETIEN

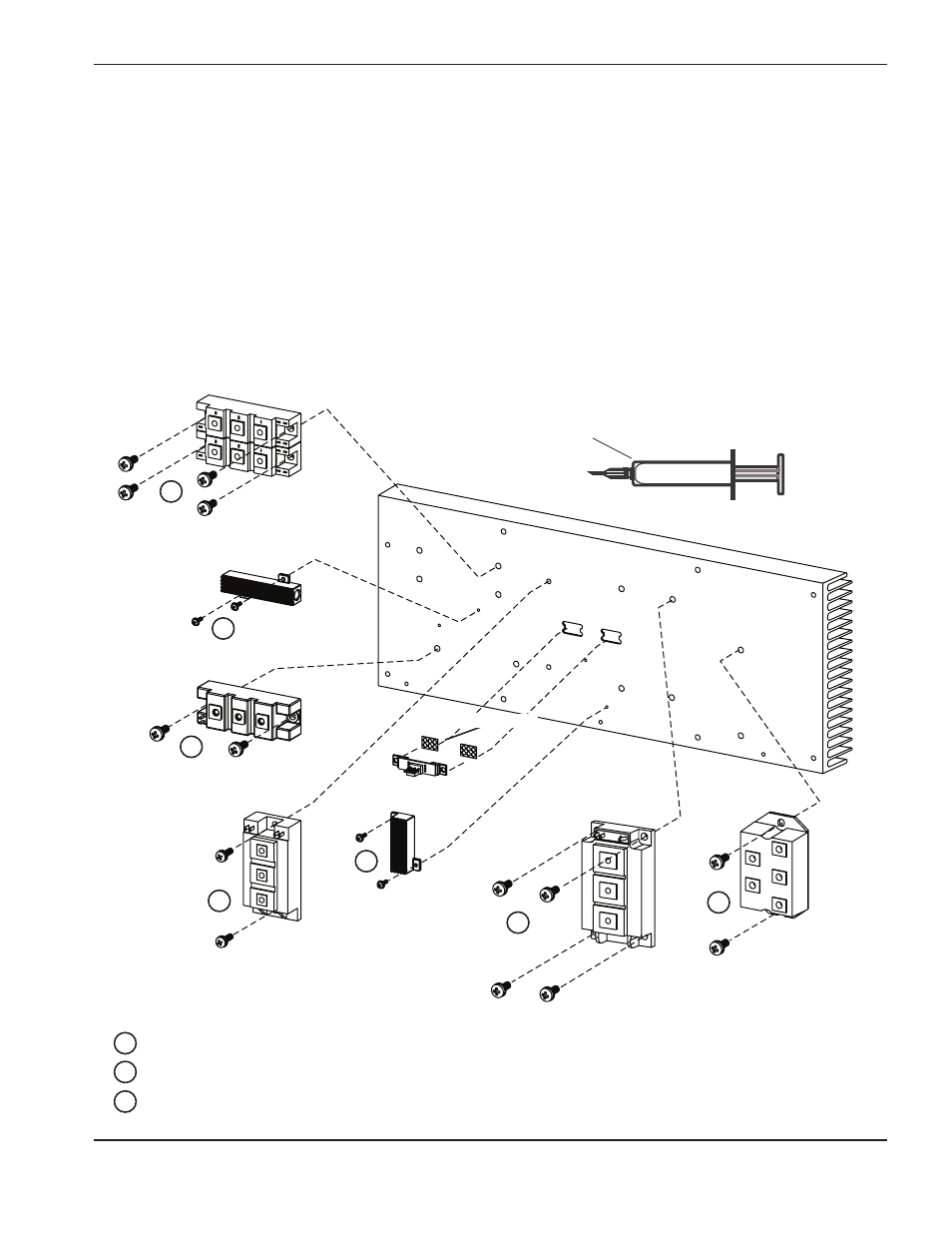

Remplacement des composants du dissipateur thermique
1. Installer les composants au dissipateur thermique comme on l’indique ci-après.
2. Utiliser des patins thermiques neufs sur le capteur de température.
3. Utiliser de la graisse thermique sur tous les composants. Passer une mince couche (3 mils ou une épaisseur
équivalente à une feuille de papier) sur le composant, installer avec des vis et serrer au couple prescrit.
4. Resserrer après 2 minutes. Répéter jusqu’à ce que le couple soit maintenu.
5. Nettoyer le débordement de graisse du dissipateur thermique.
Notes:
Appliquer de la graisse thermique et serrer à 9 kg cm.
Appliquer de la graisse thermique et serrer à 23 kg cm.
Appliquer de la graisse thermique et serrer à 40 kg cm.
3
3
3
3
1
1
2
Graisse thermique, 10 cc
1
2
3
Patin thermique
