Essai 10 – électrovanne de gaz
• Si l’air continue à s’écouler, déconnecter le connecteur de l’électrovanne de gaz (J20) du CI d’alimentation
(PCB2). Si l’air continue à s’écouler, remplacer l’électrovanne.
• Si l’écoulement d’air s’arrête, déconnecter le câble ruban (J4) du CI d’alimentation (PCB2) et reconnecter
J20. Si l’air ne s’écoule toujours pas, remplacer le CI de commande (PCB3). Si l’air circule à nouveau,
remplacer le CI d’alimentation (PCB2).
Essai 11 – tension secteur d’entrée (VACR)

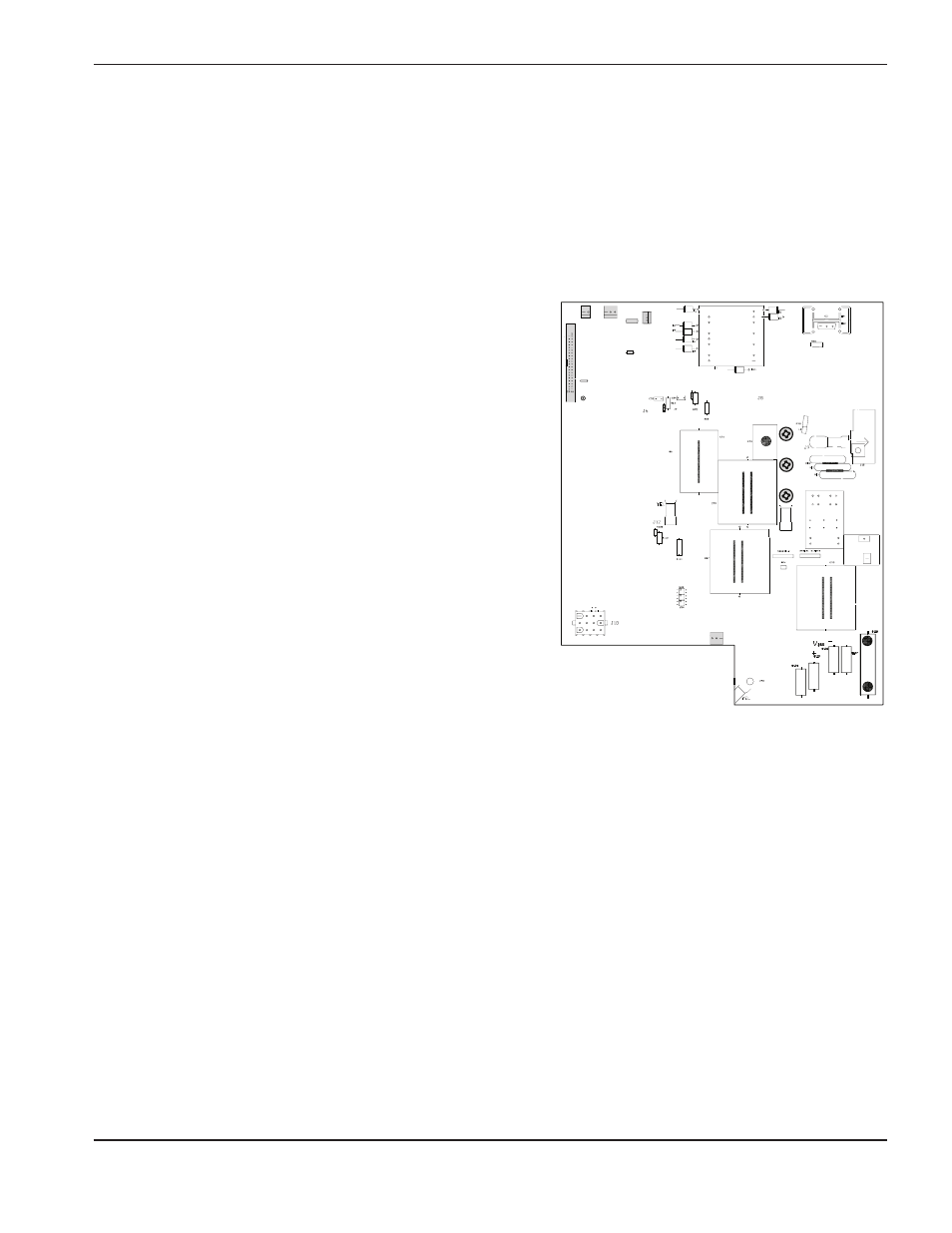

• Vérifier la tension sur la sortie de la diode d’entrée qui
devrait être égale à 1,414 multiplié par la tension
d’entrée.
• Si la valeur est basse, vérifier la tension d’entrée ou
remplacer la diode.
• Si la valeur est bonne, vérifier la tension entre le côté
gauche de R25 et la masse (TP1). Elle doit être de
4,969 mV/V.
• Si la valeur est bonne, remplacer le CI de commande
(PCB3). Sinon, remplacer le CI d’alimentation (PCB2) et
l’IGBT de CFP (Q7).
Essai 12 – pressostat
• Vérifier la tension du côté droit de R50 à la masse (TP1).
Elle devrait être approximativement égale à 0,0463 V c.c.
multiplié par lb/po
2 . Par exemple, quand le détendeur est
réglé sur 80 lb/po 2 , la tension doit être
approximativement de 3,7 V c.c.
• Si la valeur est bonne, remplacer le CI de commande
(PCB3). Sinon, remplacer le pressostat.
Essai 13 – ventilateur
• Forcer le ventilateur à fonctionner dans des conditions de température excessive (placer un câble cavalier
entre J2 contact 1 au contact 2 pour le court-circuiter).
• Vérifier la tension sur le ventilateur sur le CI d’alimentation (PCB2) J1 contacts 1 et 2.
• La tension doit être de 24 V c.c.; sinon, démonter le connecteur du ventilateur (J1) et vérifier la tension sur
le CI d’alimentation (PCB2) J1 contacts 1 et 2 à nouveau.
• Si la tension est de 24 V c.c., continuer à l’étape suivante; sinon, effectuer l’essai 6 – circuit de transfert en
retour.
• Placer un fil cavalier entre le boîtier du transistor du ventilateur (Q1) et la masse (TP1). Si le ventilateur se
met en marche, continuer à l’étape suivante; sinon, remplacer le ventilateur.
• Vérifier la tension entre le côté gauche de R7 et la masse (TP1). Si la tension V c.c. est nulle (0), remplacer
le CI de commande (PCB3). Si la valeur est de 5 V c.c., remplacer le CI de commande (PCB2).
1
powermax1000
Service manuel 3-27
ENTRETIEN
J4
J1
Q1 R7
R25
R50
TP1
Q7
J20
J2
