powermax1000
Service manuel 3-31
ENTRETIEN
Remplacement du cordon d’alimentation
Déconnecter l’alimentation électrique et l’alimentation de gaz avant d’enlever le vieux cordon d’alimentation.
1. Faire passer le cordon d’alimentation neuf dans le serre-câble.
2. Placer les connexions du cordon d’alimentation selon les indications.
3. Serrer le serre-câble sur le cordon d’alimentation.
4. Installer le capot de la source de courant.
5. Reconnecter l’alimentation électrique et l’alimentation de gaz.
DANGER
DANGER D’ÉLECTROCUTION
• Exercer la plus grande prudence quand on travaille près des circuits électriques sous tension. Des
tensions dangereuses sont présentes à l’intérieur de la source de courant et peuvent provoquer des
blessures graves voire mortelles.
• Voir les avertissements à la page 3-7 avant de commencer.

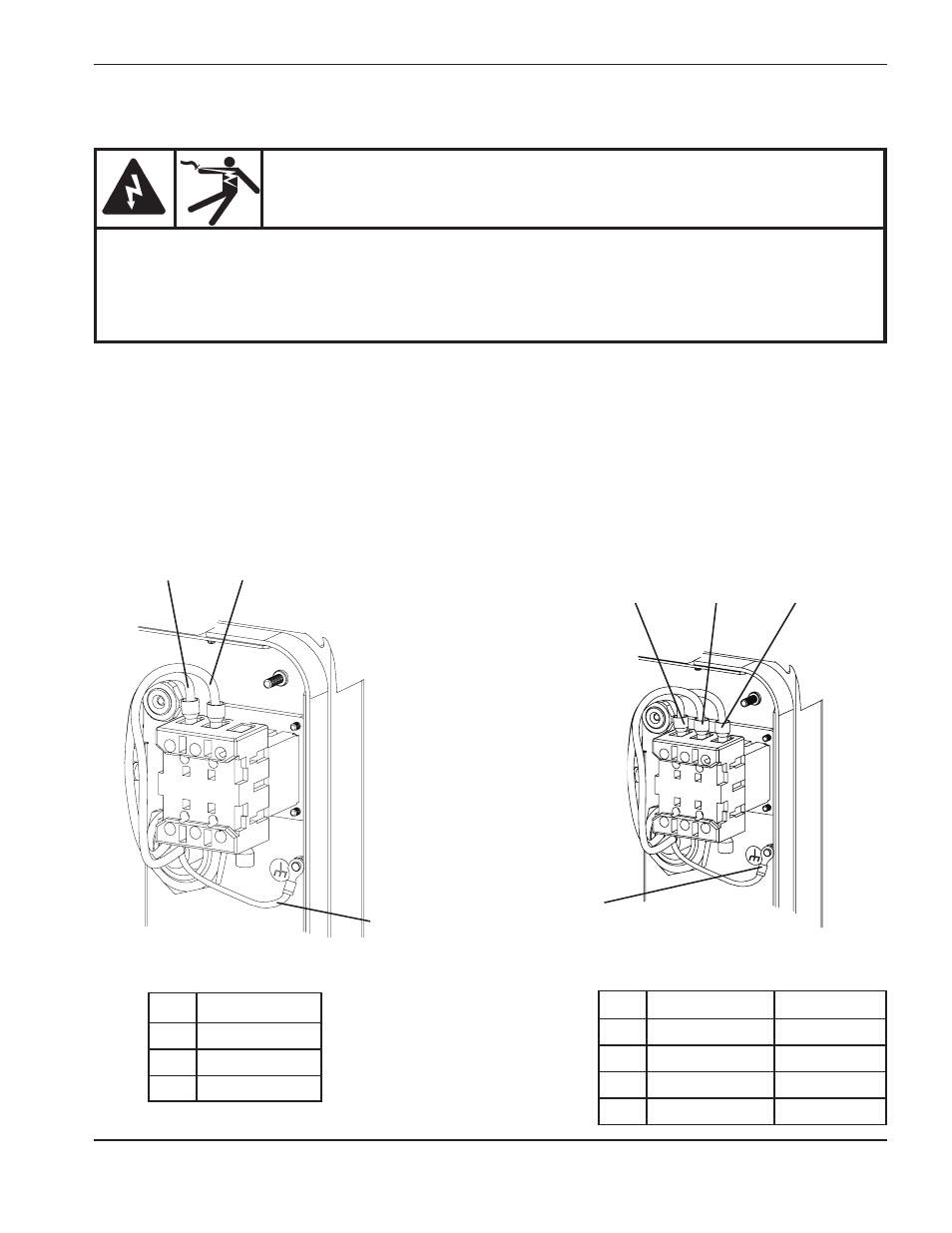

Remplacement des composants
Monophasé Triphasé
Terre (PE)
Terre (PE)
L1 (U)
L1 L2
L2 (V) L3 (W)
Appareil standard
L1 Noir
L2 Blanc
Terre Vert
Appareil standard Appareil CE
L1 Noir Noir (U)
L2 Blanc Bleu ou gris (V)
L3 Rouge Brun (W)
Terre Vert Vert/Jaune
