powermax1000
Service manuel 3-9
ENTRETIEN
Testeur IGBT d’Hypertherm
Utiliser le testeur IGBT d’Hypertherm (no de référence 128883) comme on le décrit dans les sections suivantes ou
monter votre propre testeur IGBT à partir du schéma de principe donné dans le
Schéma du testeur IGBT et l’utiliser
pour l’essai des IGBT.
128884
DEL « défaillance » rouge
Quand elle est allumée, cette DEL indique que l’IGBT n’a pas réussi l’essai pour un IGBT ouvert quand
l’on appuie sur l’interrupteur à droite ou pour un IGBT court-circuité quand on appuie à gauche.
DEL « positive » verte
Quand elle est allumée, cette DEL indique que l’IGBT a réussi avec succès l’essai pour un IGBT
ouvert quand on appuie vers la gauche ou pour un IGBT court-circuité quand on appuie à gauche.
DEL « batterie faible » rouge
Quand elle est allumée, cette DEL indique que la tension résiduelle dans la batterie est insuffisante
pour alimenter le circuit d’essai. Remplacer la batterie.
Note : Le testeur IGBT d’Hypertherm nécessite au moins 8V pour alimenter correctement son
circuit.

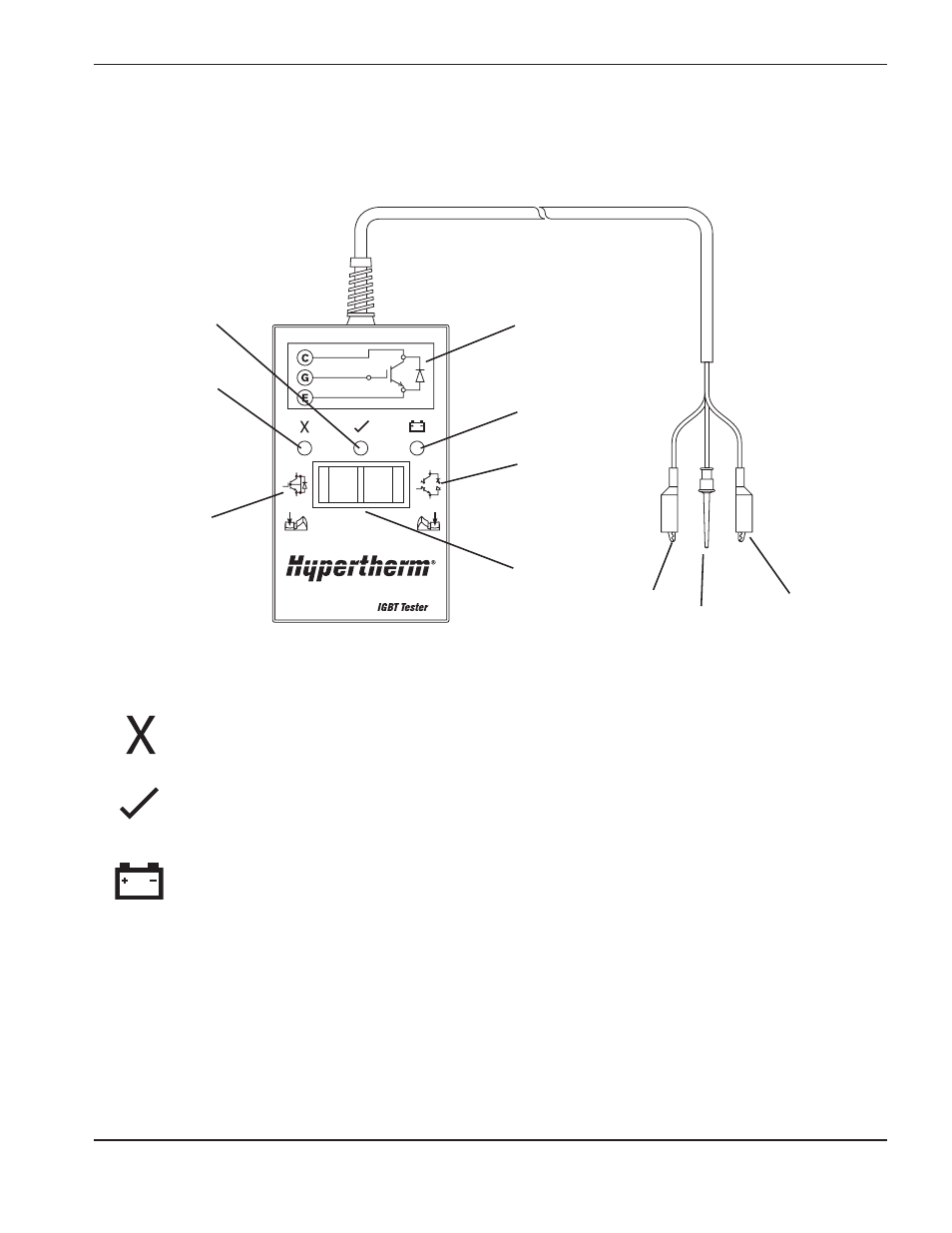

DEL de l’indicateur et essais du dispositif
DEL conforme
(verte)
Collecteur
(rouge)
Schéma du
circuit
DEL de défaillance
(rouge)
Essai pour IGBT
court-circuité
DEL batterie
faible (rouge)
Essai pour
l’ouverture de
l’IGBT
Interrupteur
à bascule
Porte
(jaune)
Émetteur
(noir)
Préparation de l’essai de l’IGBT
Avant d’effectuer l’essai avec le testeur IGBT, connecter les conducteurs de couleur à l’IGBT comme on l’indique
ci-après.
Avant de pouvoir mettre à l’essai un IGBT, celui-ci doit être isolé électriquement par rapport à tous les circuits. Si
l’IGBT est monté dans une source de courant, déposer le CI d’alimentation et toute connexion du conducteur avant
l’essai.
