ENTRETIEN
Remplacement de la cartouche filtrante
A
B
C

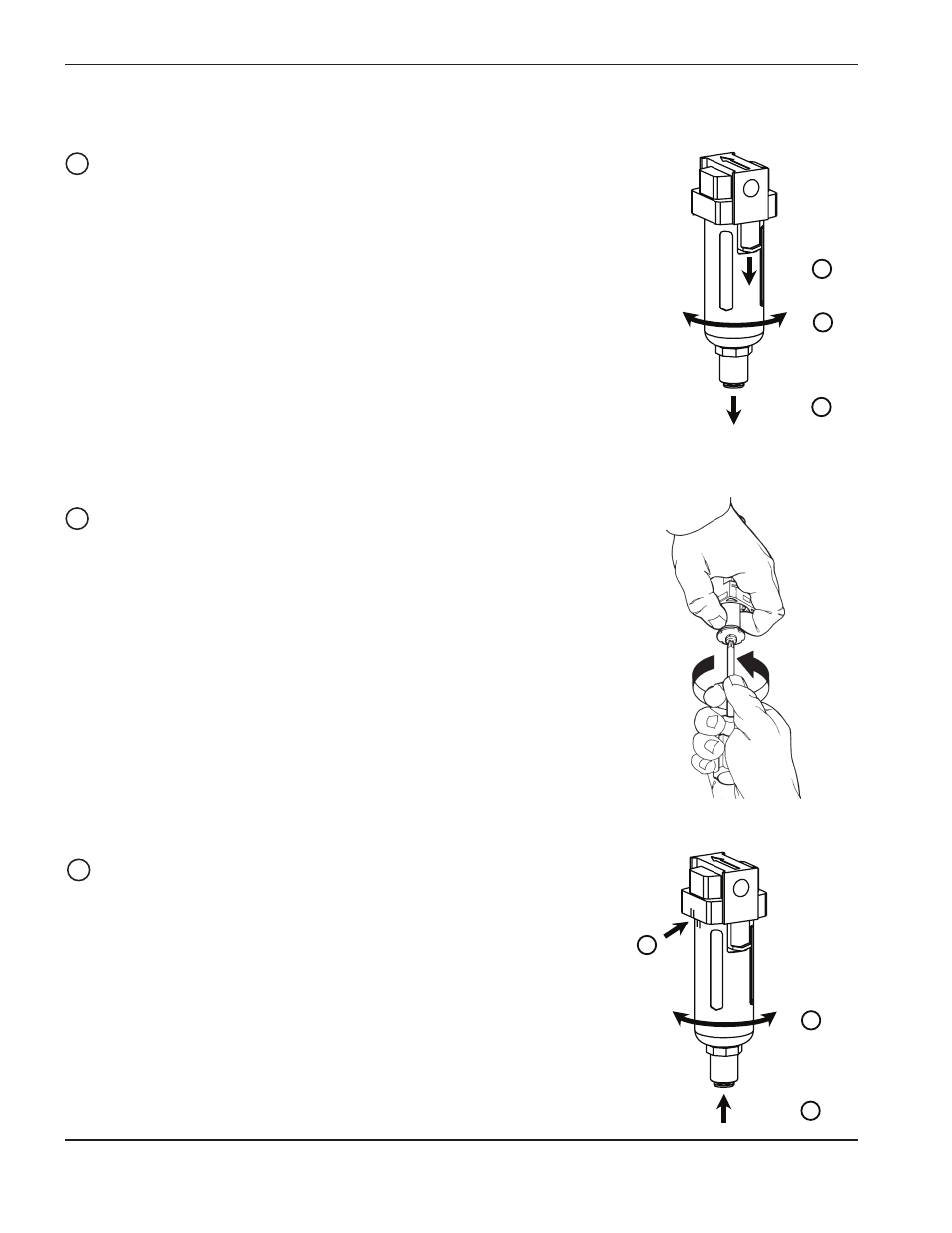

Déconnecter l’alimentation électrique et arrêter le gaz d’alimentation.
Démonter les cuvettes de filtre des filtres neufs et vieux.
A. Appuyer de façon continue sur la languette d’évacuation noire.
B. Faire tourner la cuvette du filtre dans l’une ou l’autre direction jusqu’à
ce qu’il soit dégagé.
C. Tirer sur la cuve du filtre pour l’enlever. Ne pas jeter le joint torique.
Si les joints toriques présentent des signes d’usure ou ont besoin
d’être remplacés, vérifier que l’on a bien le joint torique correspondant
au filtre. (Chaque filtre porte une étiquette sur le côté du corps du
filtre.)
• Dans le cas des filtres AF30, utiliser le numéro de référence
011105.
• Dans le cas des filtres NAF3000, utiliser le numéro de référence
011094.
A
B
C
Remonter la cuvette du filtre sur la nouvelle cartouche filtrante.
A. Faire glisser la cuve du filtre sur la cartouche filtrante.
B. Aligner les marques de la cuve du filtre sur celles du corps
du filtre.
C. Faire tourner la cuve du filtre jusqu’à ce qu’elle se bloque.
3
Se servir d’un tournevis pour enlever la cartouche filtrante usée du
boîtier du filtre. Puis installer la nouvelle cartouche filtrante.
Note : La cartouche filtrante ne doit pas tourner quand on
desserre la vis.
1
2
