ENTRETIEN

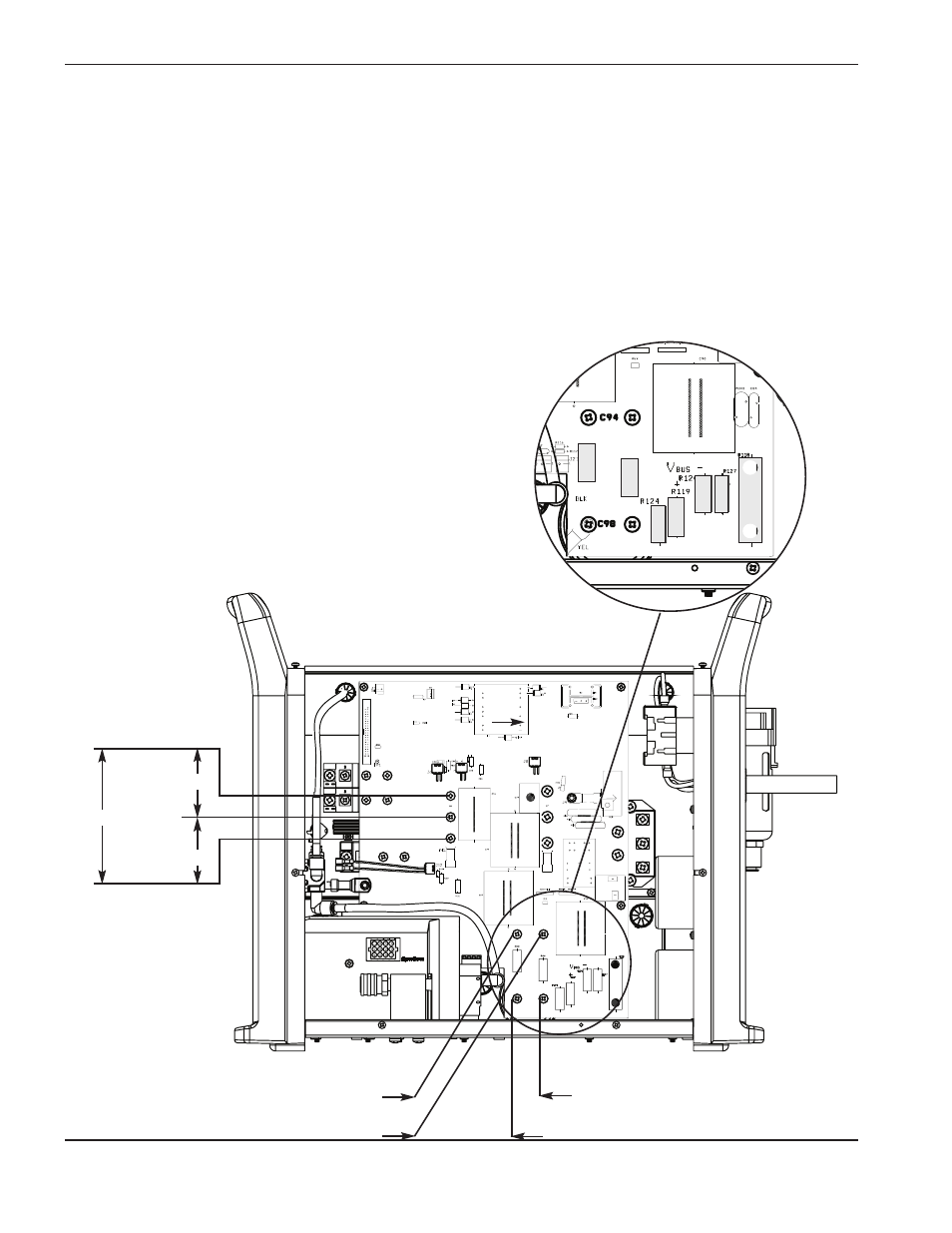

Essai 2 – équilibre de tension
Essai pour vérifier l’équilibre de la tension du bus, le circuit du facteur de puissance et le circuit d’amorçage doux.
• Vérifier le numéro de série du système. Les numéros de série inférieurs à 1000-016236 ont un CI
d’alimentation différent des systèmes dont les numéros de série sont supérieurs à 1000-016236.
• Dévisser les vis des condensateurs C94 et C98 avant de mesurer les résistances énumérées ci-après.
• Vérifier la tension sur l’IGBT de l’onduleur (Q6).
• Vérifier la tension sur les condensateurs (C94, C98) avant et pendant le fonctionnement de la torche.
• La tension sur les deux condensateurs doit être de 375 V c.c.
Sur les systèmes dont les numéros de série sont inférieurs à 1000-016236, si les condensateurs ne sont pas
équilibrés à 375 V c.c., installer l’ensemble de résistance RCD (numéro de référence 128963). Dans le cas des
systèmes dont les numéros de série sont supérieurs, remplacer le circuit d’alimentation.
Note : Toutes les valeurs peuvent être à ±15 %.
750 V c.c.
375 V c.c.
375 V c.c.
C94
375 V c.c.
C98
375 V c.c.
Résistances de purge du circuit
bus d’amorçage doux pour les
numéros de série supérieurs à
1000-016236.
R124 = 75kΩ
R125 = 75kΩ
R126 = 75kΩ
R127 = 75kΩ
Résistances de purge du
circuit bus d’amorçage doux
pour les numéros de série
inférieurs à 1000-016236.
R118 = 3Ω
R119 = 25kΩ
R120 = 25kΩ
Note : Les condensateurs
volumineux doivent être hors
circuit.
R126 = 20,8k
R119 = 24,1k
R125 = 21,0k R120 = 21,2k
R124 = 24,1k R127 = 21,2k
IGBT onduleur (Q6)
