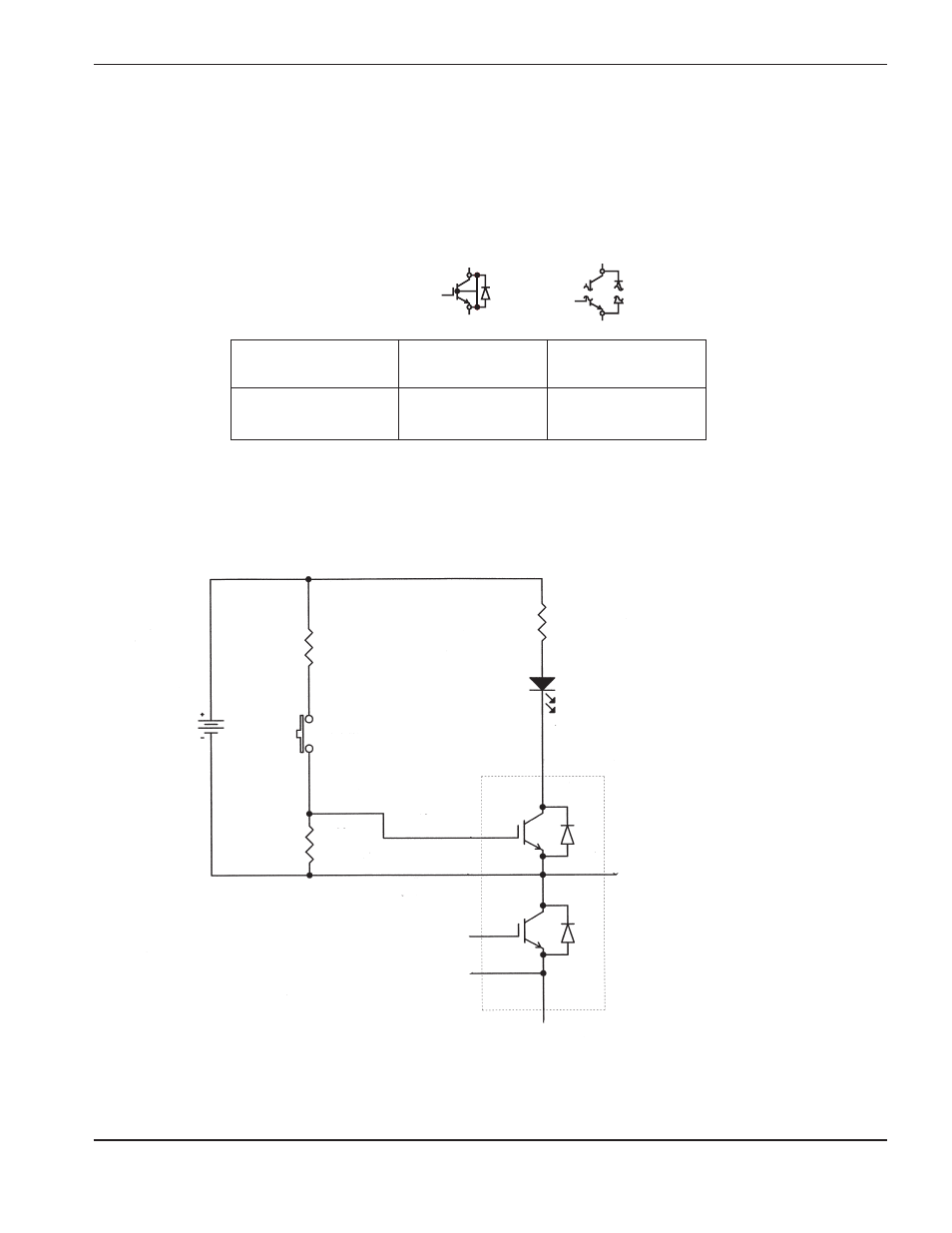

Schéma pour construire un testeur IGBT
Dépannage du testeur IGBT d’Hypertherm
1. Inspecter les conducteurs et le testeur IGBT pour voir s’ils sont endommagés.
2. Vérifier que la tension de la batterie est supérieure à 8 V.
3. Mettre à l’essai le testeur IGBT, comme on l’indique ci-après. Si les résultats ne concordent pas avec le tableau,
remplacer les connexions du conducteur.
Connecter les
Essai de
conducteurs
court-circuit
Essai ouvert
Aucun
Positif Défectueux
Rouge à noir
Défectueux
Positif
Légende
1. Collecteur 1 (C1)
2. Émetteur 2 (E2)
3. Collecteur 2, Émetteur 1 (C2,E1)
4. Porte 1 (G1)
5. Émetteur 1 (E1)
6. Émetteur 2 (E2)
7. Porte 2 (G2)
9 V c.c.
batterie
R4
2.0K
009036
Bouton-poussoir
normalement
ouvert
Pince d’essai
Minigrabber
jaune
5
4
Pince d’essai
Minigrabber
noire
R1
3.01M
009464
3
7
6
2
1
D1
Lampe DEL rouge
109092
Pince d’essai
Minigrabber rouge
R3
2.0K
009036
Q1
150A
1400V
109125
