Service manuel 3-35
ENTRETIEN
Remplacement du câble de retour
Débrancher l’alimentation électrique, l’alimentation de gaz et le faisceau de torche avant d’enlever le vieux câble
de retour.
1. Placer le serre-câble sur la source de courant et le fixer avec un écrou.
2. Serrer le collier de serrage sur le câble.
3. Connecter le câble de retour au CI d’alimentation
à J14. Serrer l’écrou à un couple de 12 kg/cm.
4. Placer la barrière ETR.
5. Installer le capot de la source de courant.

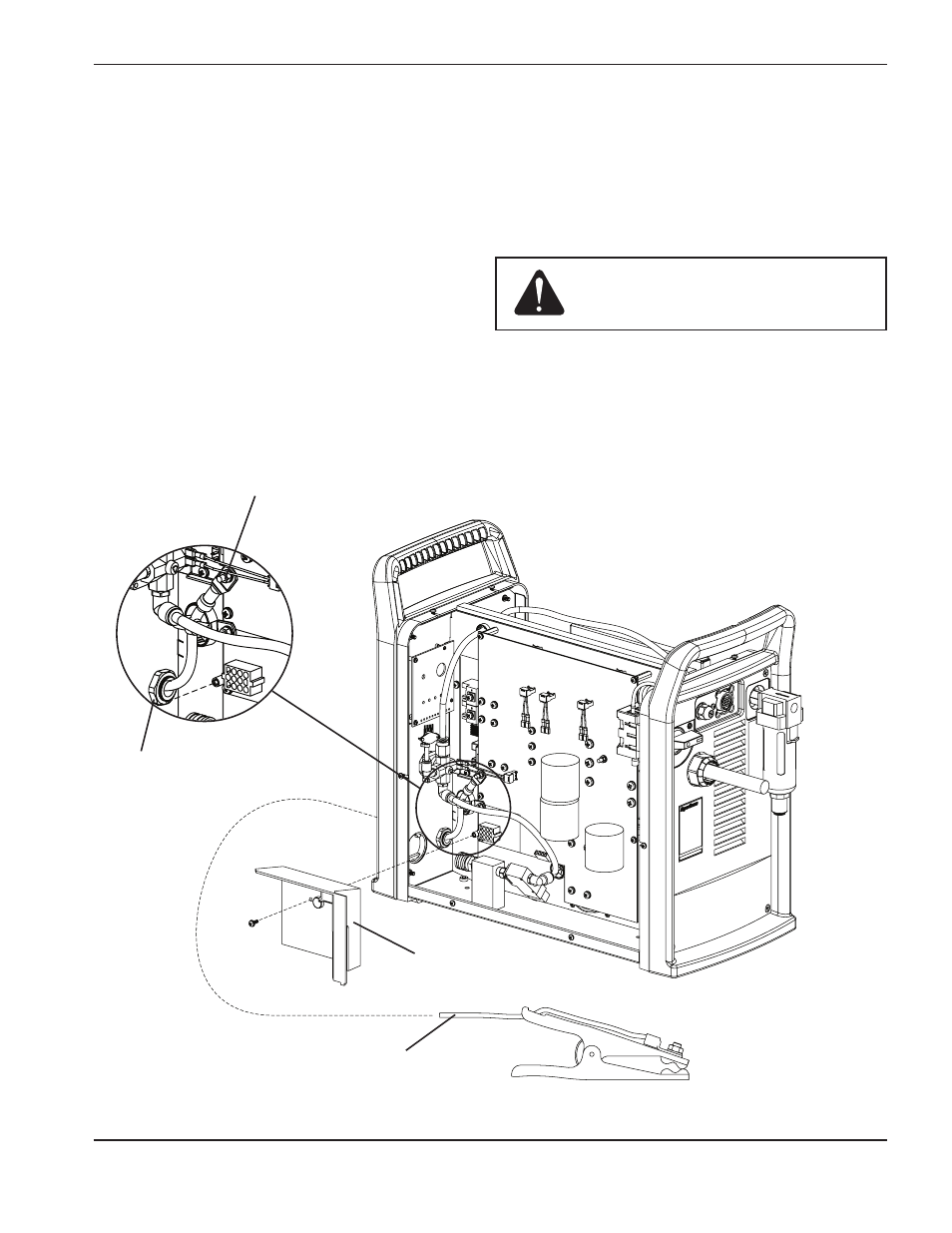

Barrière
ETR
Serre-câble
Connecter à J14
Câble de retour
Attention: Il s’agit d’une connexion à
haute tension. Elle doit être
serrée au bon couple.
