MAXPRO200 Manuel d’instructions 807702 Révision 1 69
Installation
Raccordement de l’alimentation des gaz
Coupe Air/Air
Note : Contrôler la connexion adéquate des gaz plasma et de protection avant de raccorder le flexible
d’alimentation et de fournir de l’air comprimé au système.

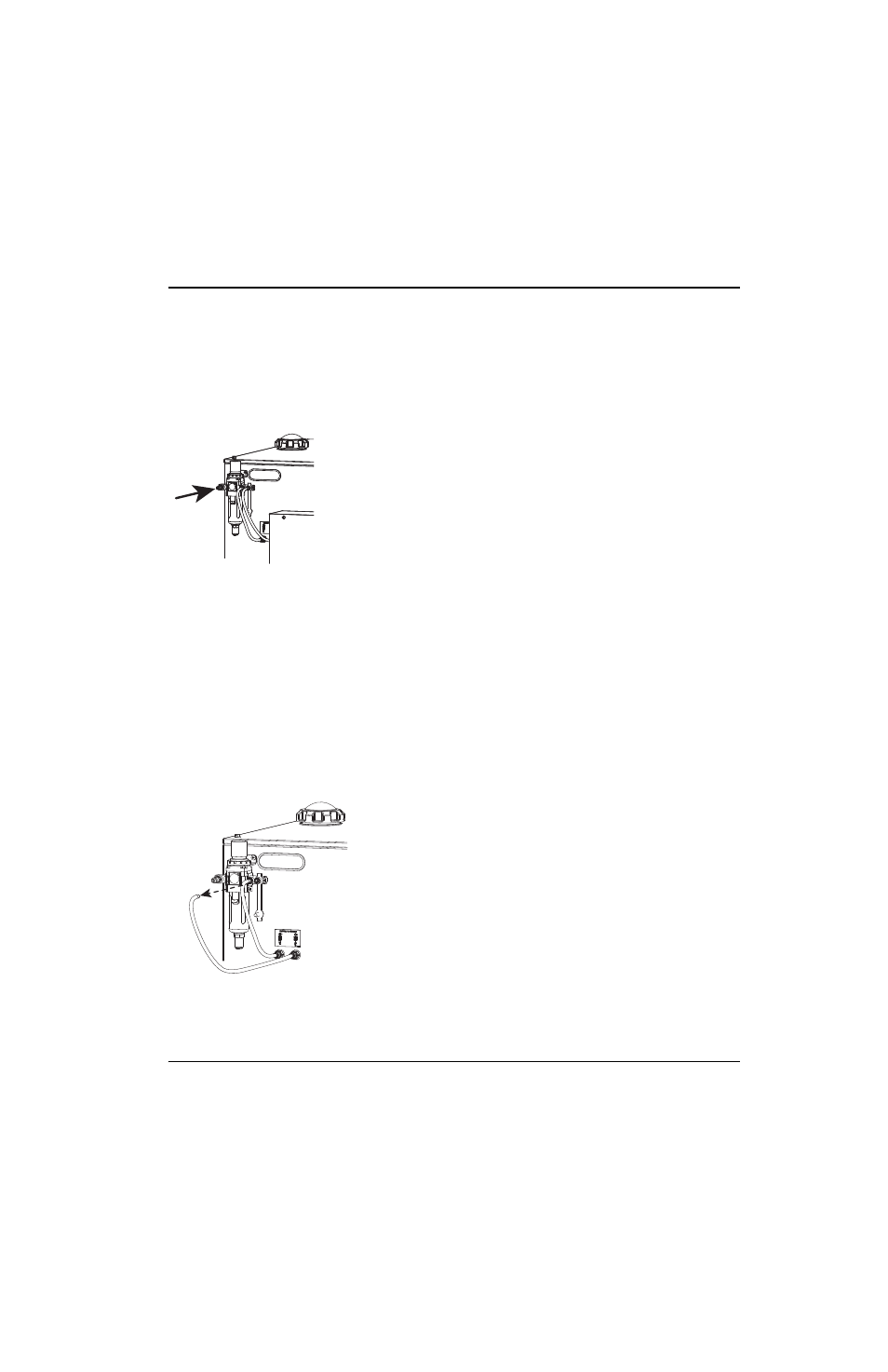

Brancher le tuyau d’alimentation d’air au détendeur du filtre comme illustré ci-dessous.
Connexion d’alimentation de gaz N
2
/N
2
1. Débrancher le tuyau d’alimentation d’air du détendeur du filtre.
2. Déposer le raccord d’air 015012 (1/4 po NPT X nº 6 MÂLE) du détendeur du filtre.
a. Installer un adaptateur 015103 pour utiliser le tuyau de gaz d’alimentation en azote fourni par Hypertherm.
b. Utiliser le raccord femelle NPT de 1/4 po duquel le raccord d’air a été déposé pour raccorder un tuyau de gaz
d’alimentation en azote fourni par l’utilisateur.
3. Configurer les régulateurs de pression de gaz. Consulter Réglage des détendeurs d’alimentation de gaz à la
page 73.
Montage avec gaz d’alimentation O
2
/Air
1. Débrancher l’alimentation d’air du système.
2. Déposer le tuyau d’alimentation de plasma du port de sortie du régulateur/du filtre.
