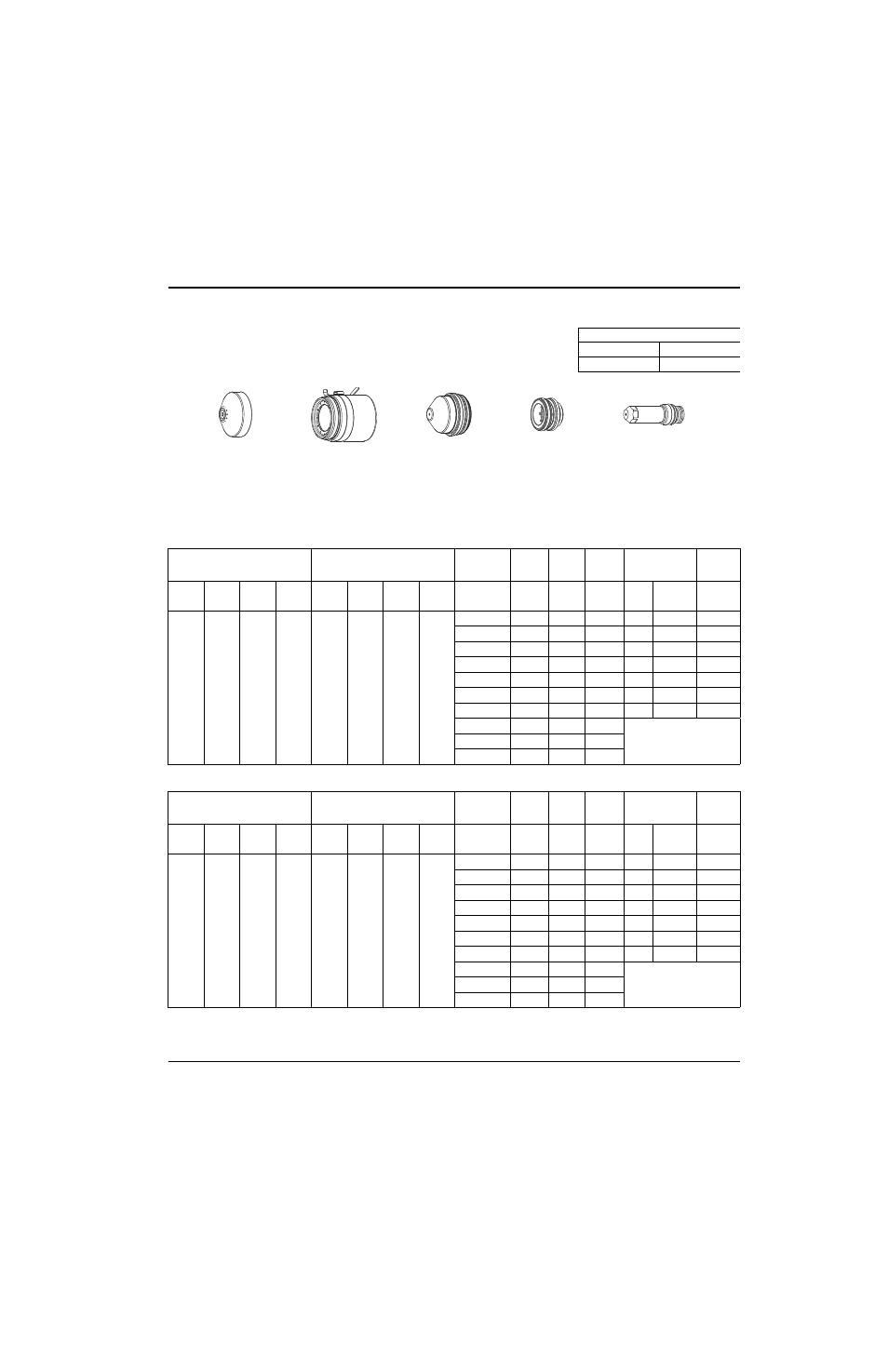

MAXPRO200 Manuel d’instructions 807702 Révision 1 107
Fonctionnement
Note : Après la sélection du procédé, le système règle automatiquement les valeurs de pression des gaz. Les
paramètres de tension d’arc des présents tableaux de coupe ont été mesurés avec une longueur de câble de
30,5 mètres. Pour des câbles plus courts, il se pourrait qu’un réglage de tension d’arc soit nécessaire.
Métrique
Écoulement de coupe
du plasma (psi)
Écoulement de coupe
de gaz de protection (psi)
Épaisseur
du matériau
Tension
de l’arc
Hauteur
de
coupe
Vitesse
de coupe
Hauteur de
perçage
Délai de
perçage
Faisceau
de 7,6 m
Faisceau
de 15,3 m
Faisceau
de 22,9 m
Faisceau
de 30,5 m
Faisceau
de 7,6 m
Faisceau
de 15,3 m
Faisceau
de 22,9 m
Faisceau
de 30,5 m
mm Volts mm mm/min mm
Facteur
en %
Secondes
62 62 64 64 30 32 35 37
3,0 130 2,6 5900 5,2 200 0,1
4,0 131 2,7 5325 5,4 200 0,2
6,0 134 2,8 3925 5,6 200 0,3
10,0 136 3,0 2680 6,0 200 0,4
12,0 138 3,0 2200 6,0 200 0,5
15,0 140 3,6 1665 7,2 200 0,7
20,0 145 3,9 1195 7,8 200 1,0
25,0 151 4,1 685
Amorçage de l’arête 32,0 158 4,6 515
38,0 163 4,6 310
Impérial
Écoulement de coupe
du plasma (psi)
Écoulement de coupe
de gaz de protection (psi)
Épaisseur
du matériau
Tension
de l’arc
Hauteur
de
coupe
Vitesse
de coupe
Hauteur de
perçage
Délai de
perçage
Faisceau
de 25 pi
Faisceau
de 50 pi
Faisceau
de 75 pi
Faisceau
de 100 pi
Faisceau
de 25 pi
Faisceau
de 50 pi
Faisceau
de 75 pi
Faisceau
de 100 pi
po Volts po po/min po
Facteur
en %
Secondes
62 62 64 64 30 32 35 37
0.135 130 0.10 240 0.20 200 0.1
3/16 132 0.11 190 0.22 200 0.2
1/4 134 0.11 150 0.22 200 0.3
3/8 136 0.12 110 0.24 200 0.3
1/2 138 0.12 80 0.24 200 0.5
5/8 141 0.15 60 0.30 200 0.7
3/4 144 0.15 50 0.30 200 1.0
1 151 0.16 25
Amorçage de l’arête 1-1/4 158 0.18 20
1-1/2 163 0.18 12
*avec la languette IHS / **sans la languette IHS
Acier doux
Plasma à O2 / Protection à air
Coupe 130 A
220491 220893 220488 220487 220936* / 220935**
Débits – L/min / scfh
O2 (Plasma) Air (Protection)
20/42 86/183
