MAXPRO200 Manuel d’instructions 807702 Révision 1 57
Installation
Montage et alignement de la torche
Montage de la torche
1. Installer la torche (avec faisceaux de torche fixés) dans son support de montage.
2. Positionner la torche sous le support de montage de façon à ce que le support se trouve autour de la partie inférieure
de la gaine de torche sans toucher le raccord rapide de la torche.
3. Serrer les vis de fixation.
Note : Le support doit être aussi bas que possible sur la gaine de torche afin de minimiser la vibration à l’extrémité
de la torche.
Alignement de la torche

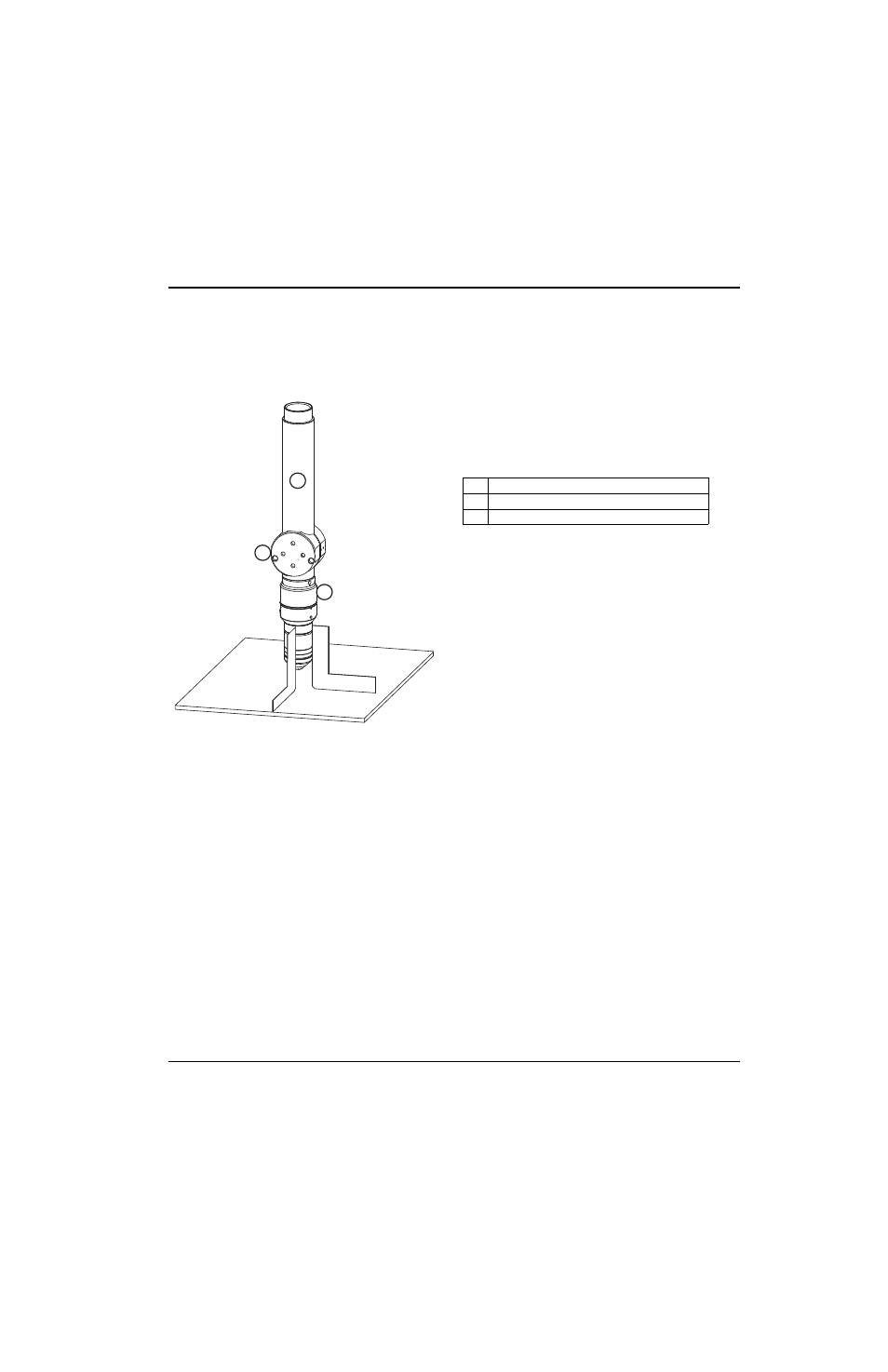

Pour aligner la torche à angle droit sur la pièce à couper, utiliser une équerre comme illustré ci-dessus.
1
2
3
1 Gaine de torche
2 Support de montage
3 Prise à raccord rapide
