64 MAXPRO200 Manuel d’instructions 807702 Révision 1
Installation

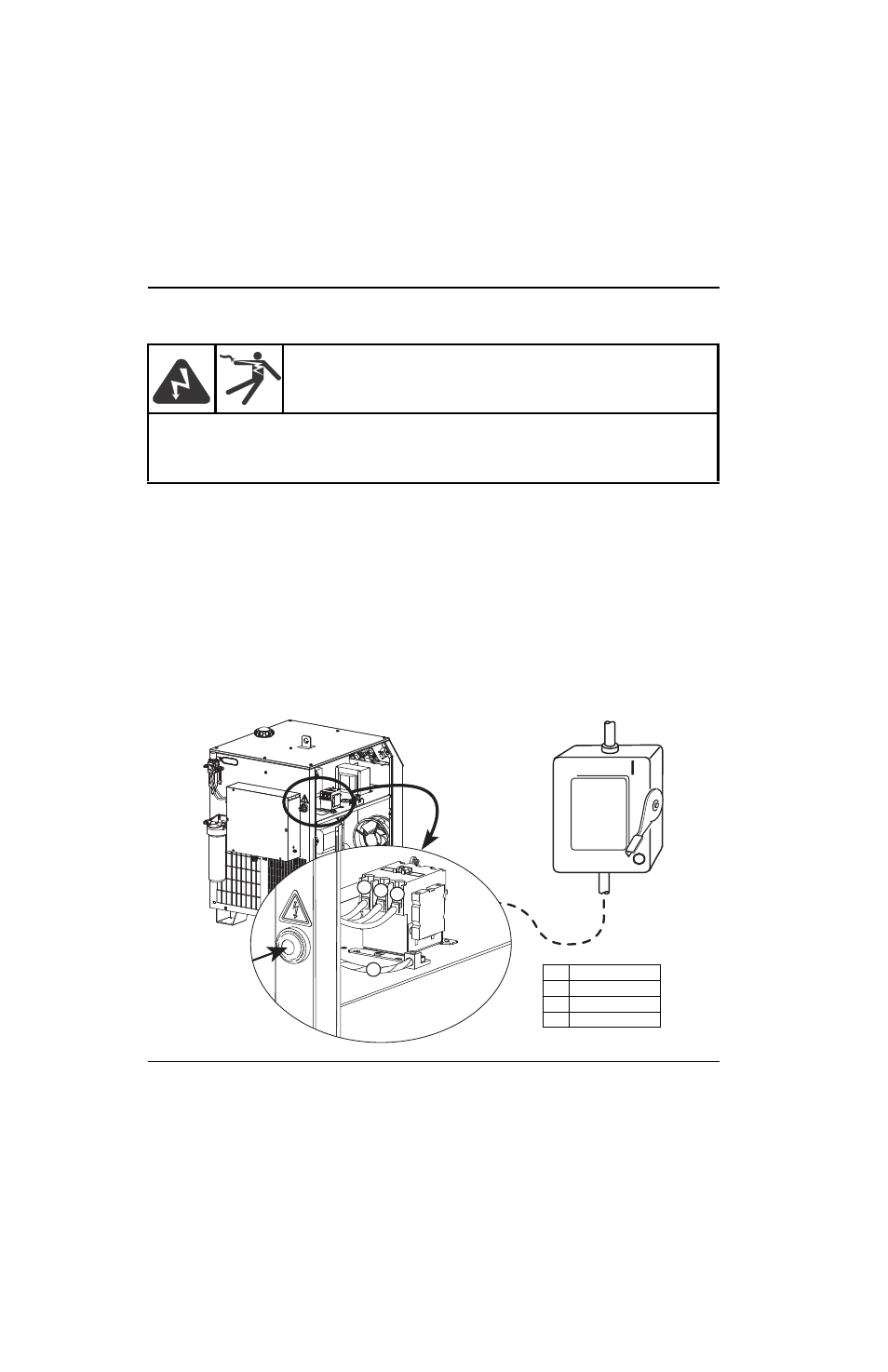

Raccordement de l’alimentation
1. Faire passer le câble d’alimentation dans le serre-câble à l’arrière de la source de courant.
2. Connecter le fil de masse (PE) à la borne TERRE comme illustré ci-dessous.
3. Connecter les fils d’alimentation aux bornes du contacteur comme illustré ci-dessous. Pour les modèles avec filtre
EMI connecter les fils d’alimentation au bornier du filtre EMI. Le couple de serrage recommandé des bornes du
contacteur ou du filtre EMI est de 7 – 8 Nm.
4. Vérifier que le sectionneur est en position arrêt (OFF) et y reste pendant toute la durée de l’installation
du système.
5. Connecter les fils du cordon d’alimentation au sectionneur conformément aux codes électriques locaux et nationaux.
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Le sectionneur doit être en position arrêt (OFF) avant d’effectuer les connexions des câbles
d’alimentation. Aux États-Unis, il convient d’appliquer une procédure de « verrouillage et étiquetage »
jusqu’à la fin de l’installation. Dans les autres pays, respecter les procédures de sécurité nationale et
locale appropriées.
Couleur des fils (Amérique du Nord) Couleur des fils (Europe)
U = Noir U = Noir
V = Blanc V = Bleu
W = Rouge W = marron
(PE) Terre = Vert/Jaune (PE) Terre = Vert/Jaune
2
3
1
4
1 Terre
2 L1
3 L2
4 L3
